DC Повышающий Преобразователь на NE555 и TIP35C

Повышающий DC-DC преобразователь +12 В → +22 В на NE555 и TIP35C (КТ819)

Иногда возникает необходимость получить более высокое напряжение из стандартного источника питания 12 В — например, для питания усилителей, инверторов или других устройств. В таких случаях удобно использовать повышающий DC-DC преобразователь. Сегодня рассмотрим простую, но эффективную схему, построенную на популярной микросхеме NE555 и транзисторе TIP35C (КТ819).

Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем


Принцип работы схемы

В основе работы лежит классический генератор прямоугольных импульсов на таймере NE555 .

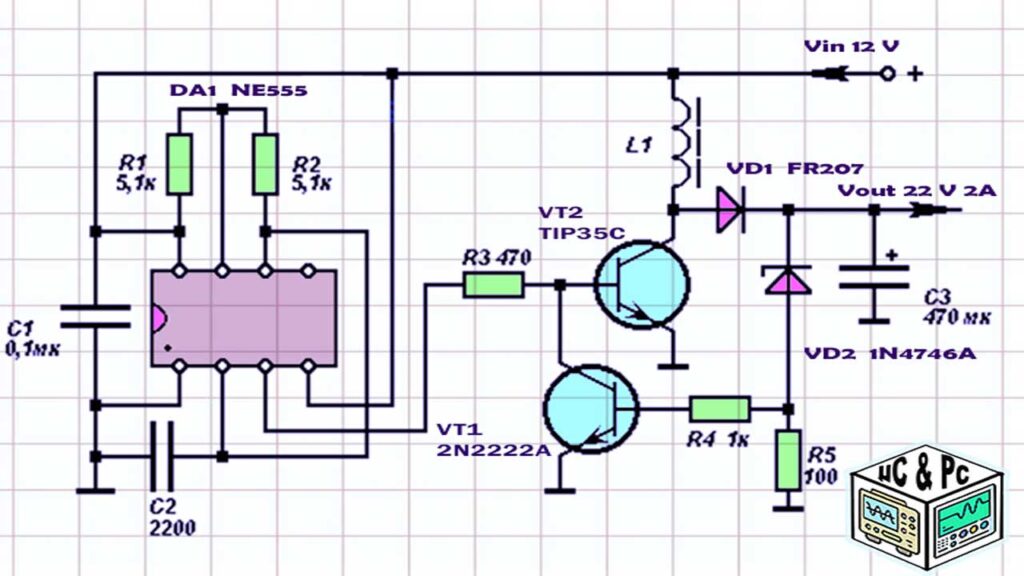

преобразователь напряжения
  • С помощью резисторов R1, R2 и конденсатора C2 задаётся частота генерации.
  • Импульсы с выхода NE555 управляют транзисторным каскадом на VT1 2N2222A (КТ315) и мощном силовом транзисторе VT2 TIP35C (КТ819).
  • В обмотке дросселя L1 накапливается энергия во время открытого состояния транзистора.
  • Когда транзистор закрывается, энергия дросселя переходит в нагрузку через диод VD1 FR207, повышая напряжение на выходе.

Таким образом, на выходе можно получить около +22 В при токе до 2 А, если источник питания способен отдавать 12 В 5 А.

🔋 Простейший двухтактный преобразователь напряжения: из 12V в 220V

Как работает схема

  1. Генератор на NE555
    Микросхема включена в стандартном режиме астабильного мультивибратора. Частота колебаний выбирается подбором резисторов R1, R2 и конденсатора C1. В нашем случае частота находится в диапазоне до –50 кГц — оптимальный вариант для компактного дросселя и хорошего КПД.
  2. Ключевой транзистор TIP35C
    Это мощный NPN-транзистор, который работает в ключевом режиме: открывается и закрывается под управлением NE555. Когда транзистор открыт — дроссель накапливает энергию. Когда закрыт — энергия через диод VD1 поступает на выходной конденсатор.
  3. Дроссель и диод
    Дроссель (L1) является «сердцем» схемы. От его индуктивности зависит выходное напряжение и стабильность работы. Диод — обязательно быстрый (например, FR207, HER308 или аналог), иначе на высокой частоте будут большие потери.
  4. Выходной конденсатор
    Задача конденсатора C3 — сглаживать импульсное напряжение, чтобы на выходе было стабильное постоянное +22 В. Чем больше ёмкость — тем меньше пульсации.

SK120X 120 Вт DC Buck Boost Converter CNC DC Регулируемый источник питания 0,6-36 В 6 А— Цена вас приятно УДИВИТ


Номиналы деталей (пример)

ОбозначениеЗначениеКупить
NE555Купить NE555
R1- R5РезисторыКупить резисторы
C1 — C2Конденсаты Купить конденсаторы
C3470 мкФ × 35 ВКупить конденсаторы
L1100–200 мкГн (на ферритовом кольце)
VD1FR207 (или любой быстрый ≥ 100 В, ≥ 1 А)Купить диоды
VT1TIP35, 2N3055, BD249)Купить транзистор

Применение схемы

Такой преобразователь отлично подходит для:

  • питания маломощных усилителей (22 В вместо 12 В даёт почти вдвое больше выходной мощности);
  • экспериментов с лампами (миниатюрные индикаторы, схемы на 20–30 В);
  • самодельных проектов, где требуется нестандартное напряжение.

Советы по сборке

  • Ставьте радиатор на TIP35— транзистор может греться.
  • Частоту можно подстраивать изменением R2.
  • Для повышения КПД используйте ферритовое кольцо из блоков питания ПК.
  • Если нужно больше тока на выходе — увеличивайте дроссель и ставьте более мощный транзистор.

DIY: Мощный преобразователь 12В в 310В для ламповой аппаратуры со стабилизацией


Защита и сглаживание

  • Диод VD1 (FR207 ) — выпрямляет импульсы и препятствует обратному току.
  • VD2 1N4746A — защитные элементы от перенапряжений и выбросов.
  • Конденсатор C3 (470 мкФ) сглаживает пульсации и стабилизирует выходное напряжение.

Основные параметры

  • Входное напряжение: +12 В (до 5 А)
  • Выходное напряжение: +22 В (2 А)
  • КПД: до 75–80% (в зависимости от намотки дросселя и транзисторов)
  • Частота работы: десятки кГц (определяется номиналами R1, R2, C2)

Применение

Такой преобразователь можно использовать:

  • для питания усилителей низкой частоты (УНЧ), требующих повышенного питания;
  • в автомобильной электронике;
  • для питания приборов и устройств, рассчитанных на 18–24 В;
  • как лабораторный модуль для экспериментов.

Преимущества и недостатки

Плюсы:

  • простая и доступная элементная база;
  • работает на популярных радиодеталях;
  • лёгко повторяется даже начинающими радиолюбителями.

Минусы:

  • сравнительно низкий КПД по сравнению с современными специализированными ШИМ-контроллерами;
  • нагрев силового транзистора TIP35, поэтому желательно установить радиатор;
  • точность выходного напряжения зависит от нагрузки.

🔧 Итог: схема — отличный учебный и практический пример того, как из простых деталей можно собрать вполне рабочий повышающий DC-DC преобразователь.
