Лабораторный блок питания до 30 В и 5А на LM317 с силовым Транзистором

Введение

Для радиолюбителя и мастера-электронщика регулируемый блок питания — один из самых необходимых инструментов. Простая микросхема LM317 позволяет строить стабилизаторы с регулируемым напряжением, однако её максимальный ток ограничен примерно 1,5 А.
Чтобы расширить возможности, применяют схему с дополнительным транзистором, который берёт на себя основную нагрузку.

Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

Принцип работы схемы

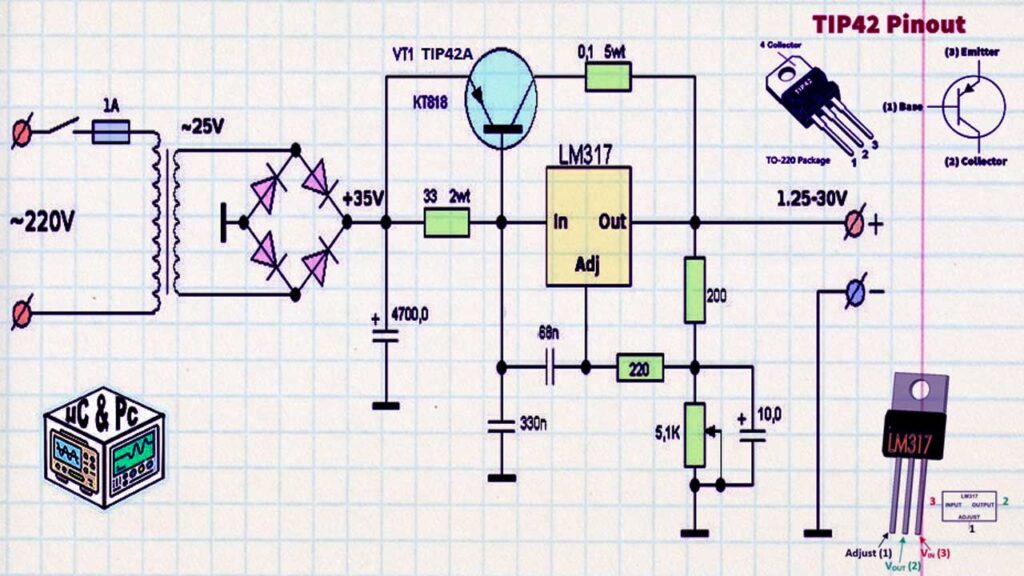

На входе используется трансформатор ~220 В / ~25 В, после которого стоит выпрямительный мост и сглаживающий конденсатор ёмкостью 4700 мкФ. В результате получаем постоянное напряжение около +35 В.

Далее работает микросхема LM317, которая формирует стабилизированное и регулируемое выходное напряжение в диапазоне 1,25–30 В.

Блок Питания

Чтобы увеличить токовую нагрузку, в схему добавлен мощный транзистор KT818 (можно заменить на TIP42A или аналог). Он подключён параллельно микросхеме и пропускает основной ток через себя. LM317 в таком случае управляет только напряжением, а силовой транзистор усиливает ток.

Таким образом, блок питания способен выдавать до 5 А, в зависимости от применённого транзистора и радиатора охлаждения.

DIY: Мощный преобразователь 12В в 310В для ламповой аппаратуры со стабилизацией

Особенности схемы

  • Диапазон регулировки: от 1,25 В до 30 В.
  • Максимальный ток: до 5 А (при хорошем транзисторе и охлаждении).
  • Стабильность: благодаря LM317 выходное напряжение остаётся стабильным даже при изменении нагрузки.
  • Защита: микросхема имеет встроенную защиту от перегрева и КЗ, но при больших токах важно использовать мощный радиатор.

А можно сразу купить Регулируемый источник питания XY6506S  Напряжение до 60В и ток 6 А, 390 Вт с крутыми возможностями по отличной цене

Применение

Такой блок питания отлично подходит:

  • для питания радиолюбительских конструкций,
  • для зарядки аккумуляторов,
  • для проверки и ремонта различных устройств,
  • как универсальный лабораторный источник питания.

DC Повышающий Преобразователь на NE555 и TIP35C

Возможные замены компонентов

  • LM317 → LM338 (для больших токов до 5 А без внешнего транзистора).
  • KT818 / TIP42A → 2N3055 (с соответствующей схемой включения), BD249, TIP2955.
  • Конденсатор 4700 мкФ → большее значение для снижения пульсаций.

Таблица замен на импортные аналоги

Отечественное обозначениеИмпортный аналогПримечание
КТ818 (силовой транзистор PNP)TIP42A / BD912 / 2N6491Подойдут для работы в паре с LM317, TIP42A предпочтительнее.
LM317 (регулятор)LM317T / LM317AT (ST, Texas Instruments, ON Semi)Различаются по производителю и максимальному току.
Диоды моста (Д242, КД202)1N5408 / MUR860 / BYW29Выбирать по току не менее 3–5А и обратному напряжению не менее 100В.
Конденсатор электролитический 4700 мкФ × 50ВNichicon, Rubycon, Panasonic серии Low-ESRЧем меньше ESR, тем стабильнее работа блока питания.
Конденсаторы 330нФ, 68нФWIMA, Kemet, VishayМеталлоплёночные или керамика X7R.
РезисторыЛюбые 0,25–0,5 ВтМожно использовать импортные Vishay, Yageo.
Переменный резистор 220 ОмBourns, PiherЛучше многооборотные — для точной настройки напряжения.

🔧 Такой список будет полезен радиолюбителям: кто-то захочет собрать схему из старых советских деталей, а кто-то — только на импортных современных аналогах.

Заключение

Простая, надёжная и доступная схема лабораторного блока питания на LM317 с выносным транзистором остаётся одной из самых популярных среди радиолюбителей. Она легко повторяется, не требует редких деталей и способна обеспечить стабильное питание для большинства самодельных проектов.
