Расчет и Схема подключения Светодиода к Сети 220 Вольт

Как подключить светодиод к сети 220 В: схема, расчет и применение

Введение

Подключение светодиода к сети переменного тока 220 В – задача, требующая грамотного подхода. Неправильное подключение может привести к повреждению светодиода или других элементов схемы.

В статье разберем несколько вариантов подключения: с использованием сглаживающего конденсатора и без него. Рассчитаем параметры ограничивающего резистора, определим его мощность и выясним плюсы и минусы каждой схемы.

агляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

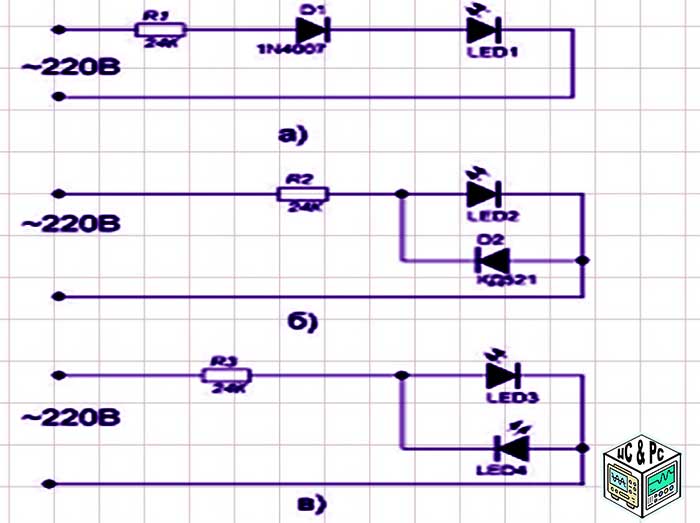

Некоторые варианты схем подключения светодиода к сети 220 В изображены на рисунке.

светодиод

На каждой из них применён защитный Диод. От полуволны обратной полярности. А также ограничивающий ток резистор


Принцип работы

Многие Светодиоды рассчитаны на низкое напряжение (обычно 2–3 В) и ток до 20 мА. Чтобы подключить его к сети 220 В, необходимо:

  1. Снизить напряжение до безопасного уровня для питания Светодиода.
  2. Ограничить ток через светодиод не более максимально допустимого.
  3. Защитить светодиод от полуволны синусоиды обратной полярности.

Для этого в схемах используются:

  • Выпрямительный диод (например, 1N4007), который защищает светодиод от обратного напряжения.
  • Ограничивающий резистор для ограничения тока.
  • Сглаживающий конденсатор (в одной из схем), который уменьшает мерцание.

Расчет параметров схемы

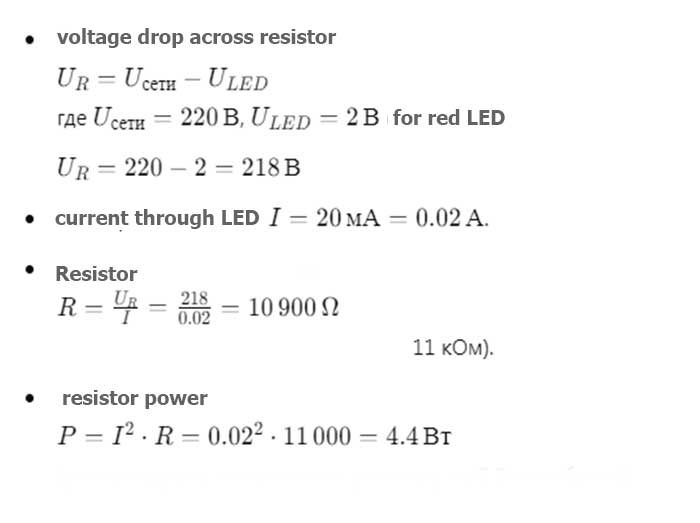

1. Ограничивающий резистор
светодиод
Подключение светодиода

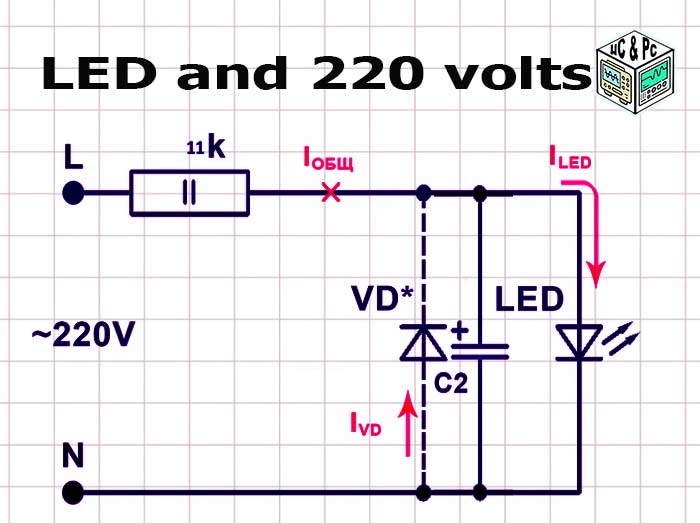

2. Сглаживающий конденсатор
светодиод

Конденсатор выбирается емкостью 0.22–0.47 мкФ с рабочим напряжением не менее 400 В. Он снижает пульсации напряжения, делая свечение более равномерным.


Схемы подключения

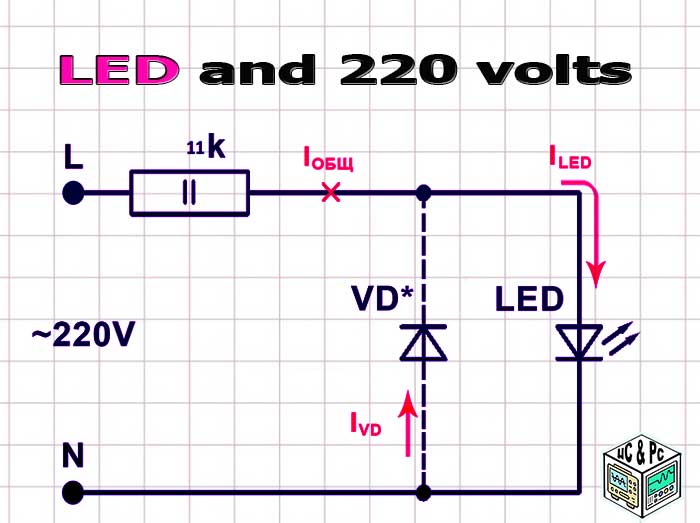

  1. Без сглаживающего конденсатора
    Используется выпрямительный диод, резистор и светодиод. Схема проста, но светодиод мигает с частотой 50 Гц, что может быть заметно.
  2. Со сглаживающим конденсатором
    Добавление конденсатора параллельно светодиоду уменьшает мерцание, делая его свечение более стабильным. Однако увеличивается сложность схемы.

Плюсы и минусы схем

Схема без конденсатора

Плюсы:

  • Простота и дешевизна.
  • Минимальное количество компонентов.

Минусы:

  • Мерцание светодиода.
Схема с конденсатором

Плюсы:

  • Равномерное свечение светодиода.
  • Подходит для эстетических целей.

Минусы:

  • Более сложная схема.
  • Требуется дополнительный компонент – конденсатор.

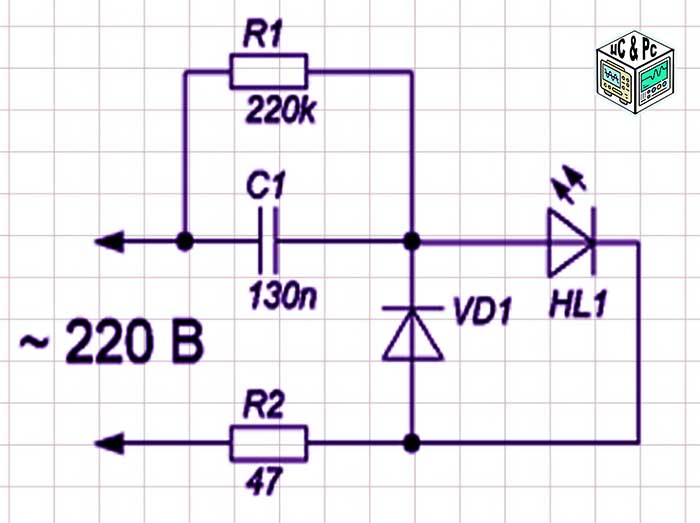

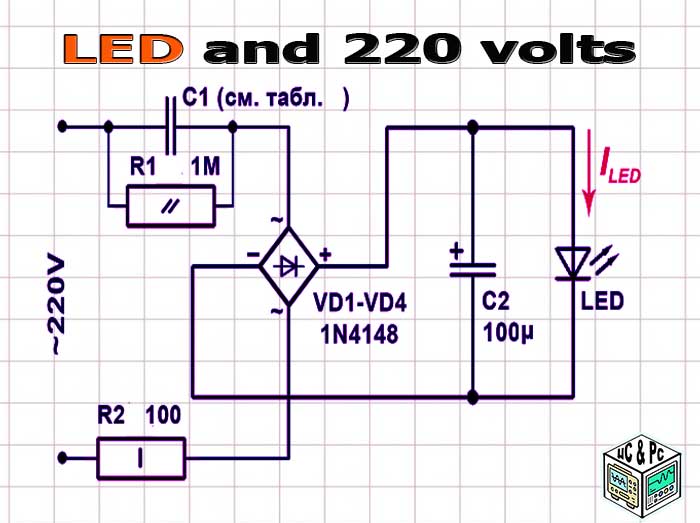

Схема подключения светодиода к сети 220 В С гасящим конденсатором

светодиод

Формула расчета емкости (в Фарадах):

C = I / (2πf√(U2вх — U2LED)) [Ф],

где I — ток через светодиод, f — частота тока (50 Гц), Uвх — действующее значение напряжения сети (220В), ULED — напряжение на светодиоде. Источник: https://electro-shema.ru/chertezhi/podklyuchenie-svetodioda-k-seti-220v.html

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.

C115 nF68 nF100 nF150 nF330 nF680 nF1000 nF
ILED1 mA4.5 mA6.7 mA10 mA22 mA45 mA67 mA

Немного о самих конденсаторах

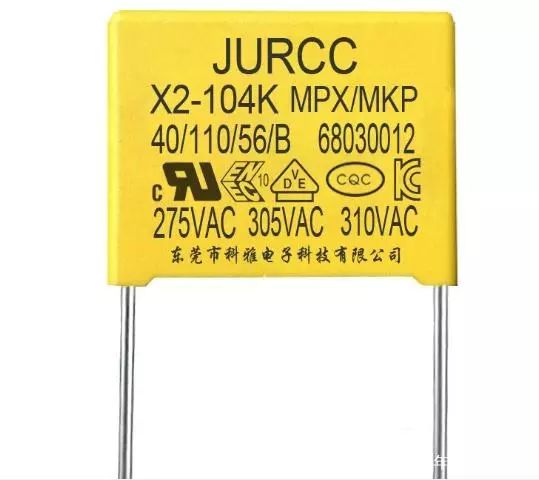

В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем.

конденсатор

Если вкратце, то:

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачок до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.
Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630

светодиод

светодиод

Отличное предложение: Сотня светодиодов всего лишь за 60 центов. А также различные выбор цветовой палитры.И тем более с бесплатной доставкой.

Применение

  • Индикация работы устройств.
  • Освещение при низкой нагрузке.
  • Эксперименты и образовательные проекты.

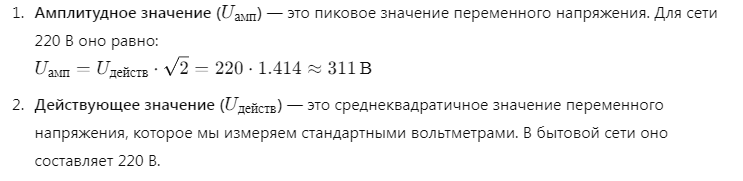

Различие между амплитудным и действующим значением напряжения

Подключение светодиода

Когда использовать какое значение?

  • Амплитудное значение используется в расчетах для компонентов, которые реагируют на пиковое напряжение. Например:
    • Выпрямительный диод должен выдерживать �ампUамп​, так как на него воздействует максимальное значение напряжения.
    • Конденсаторы в сглаживающих схемах должны быть рассчитаны на �ампUамп​, чтобы избежать пробоя.
  • Действующее значение используется для расчета тепловой нагрузки, мощности и тока через резисторы, так как это значение соответствует реальной потребляемой энергии.

Какой вариант правильный?

Подключение светодиода

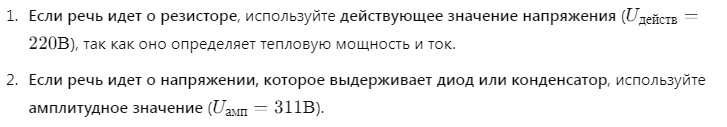

Оба варианта правильные, но они применимы в разных контекстах:


Почему в статье использовано действующее значение?

В статье акцент сделан на расчете резистора, который ограничивает ток. Тепловая мощность на резисторе рассчитывается именно по действующему значению напряжения, поскольку это значение соответствует реальной энергозатрате.

Вывод

  • Для расчета резисторов используем действующее значение.
  • Для расчета элементов, работающих с пиковыми значениями (диоды, конденсаторы), используем амплитудное значение.

Если в вашем проекте участвуют оба элемента (и резистор, и конденсатор), нужно использовать оба подхода.

Заключение

Подключение светодиода к сети 220 В требует соблюдения правил безопасности. Схема с конденсатором более сложна, но обеспечивает стабильное свечение. Схема без конденсатора – простой и доступный вариант для базовых задач. Выбор зависит от ваших целей и условий применения.
