Схема инвертор Напряжения на КР1211ЕУ1 и IRLR2905

Схема DC/AC преобразователя на КР1211ЕУ1

Преобразователь DC/AC на базе микросхемы КР1211ЕУ1

На рисунке представлена схема преобразователя постоянного напряжения +12 В в переменное ~220 В, выполненная на микросхеме КР1211ЕУ1.

Данная микросхема выполняет функцию генератора, формируя на своих выходах противофазные импульсы, которые управляют ключевыми транзисторами.

 Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

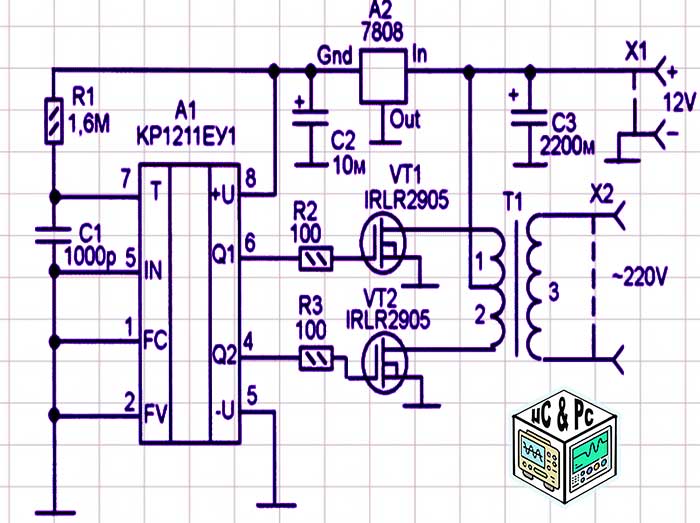

Рис. 1. Принципиальная схема преобразователя напряжения +12V в переменное 220V.

инвертор напряжения

Основные элементы схемы

  • КР1211ЕУ1 (A1) — генератор импульсов с делителем частоты.
  • 7808 (A2) — стабилизатор напряжения, обеспечивающий питание микросхемы на уровне 8 В.
  • IRLR2905 (VT1 и VT2) — мощные полевые транзисторы, работающие в режиме ключей.
  • Трансформатор (T1) — повышающий, с двойной низкоомной обмоткой на 12 В и выходом на 220 В.

Принцип работы

  1. Генерация импульсов: Микросхема КР1211ЕУ1 генерирует импульсы, частота которых задается цепочкой R1-C1.
    — Частота задающего генератора вычисляется по формуле:
    F = 1,4 / (R1 * C1)
    При использовании R1 = 1,6 МОм и C1 = 1000 пФ, частота генератора составляет около 0,875 кГц.
  2. Деление частоты: Встроенный делитель микросхемы уменьшает частоту на коэффициент 18 (при уровне логического «0» на выводе 5).
    В результате получаем рабочую частоту около 48,6 Гц — близкую к стандартным 50 Гц.
  3. Управление транзисторами: Импульсы с выводов 6 и 4 подаются на затворы транзисторов VT1 и VT2.
    Которые поочерёдно открываются и замыкают цепь через обмотки трансформатора T1. Создавая переменное напряжение на его выходе.

🔘 Стабилизатор Напряжения на мощном ПОЛЕВОМ транзисторе IRLR2905 и стабилитроне TL431

Особенности конструкции

  • Трансформатор (T1): Можно использовать стандартный низкочастотный трансформатор с первичной обмоткой на 220 В и вторичной на 12+12 В. Его мощность должна быть не менее чем в два раза больше планируемой нагрузки. Например, для получения 100 Вт необходимо использовать трансформатор на 200 Вт.
  • Стабилизация питания: Поскольку максимальное рабочее напряжение микросхемы КР1211ЕУ1 не превышает 9 В, питание осуществляется через стабилизатор напряжения 7808 (8 В).
  • Конденсаторы:
    • C2 — 10 мкФ (напряжение не ниже 16 В)
    • C3 — 2200 мкФ (напряжение не ниже 16 В)
  • Охлаждение: Транзисторы VT1 и VT2 требуют установки на радиаторы для предотвращения перегрева.

Обзор UPS-модуля LX-2BUPS: – Источник бесперебойного питания — DIY Электроника

Характеристики выходного сигнала

На выходе преобразователя формируются разнополярные импульсы с амплитудой около 270 В. Их действующее значение составляет около 200 В, что подходит для большинства бытовых приборов. Несмотря на несинусоидальную форму сигнала, его можно использовать для питания:

  • Нагревательных приборов
  • Импульсных блоков питания например:(ноутбуки, телевизоры, мониторы и т. д.)

Кому нужен помощнее преобразователь и сразу же в готовом виде

Сейчас есть по скидки на AliExpress есть неплохой преобразователь с 12 на 220 и мощностью 220 Вт и главное что по цене меньше 6 долларов. И ещё Главное что с бесплатной доставкой .

Но сразу скажу что цена для разных регионов может отличаться . И это цена на официальном aliexpress.com
Ссылка на товар https://alii.pub/753rst

инвертор напряжения

Заключение

Преобразователь на базе КР1211ЕУ1 — это простое и эффективное решение для получения переменного напряжения 220 В из источника постоянного тока 12 В.

Он отличается простотой и надёжностью схемы, доступностью компонентов и широким спектром применения.
