🔌 Схема калибратора напряжения на LM7805 и NE555

Делитель выходного сигнала со стабилизацией амплитуды

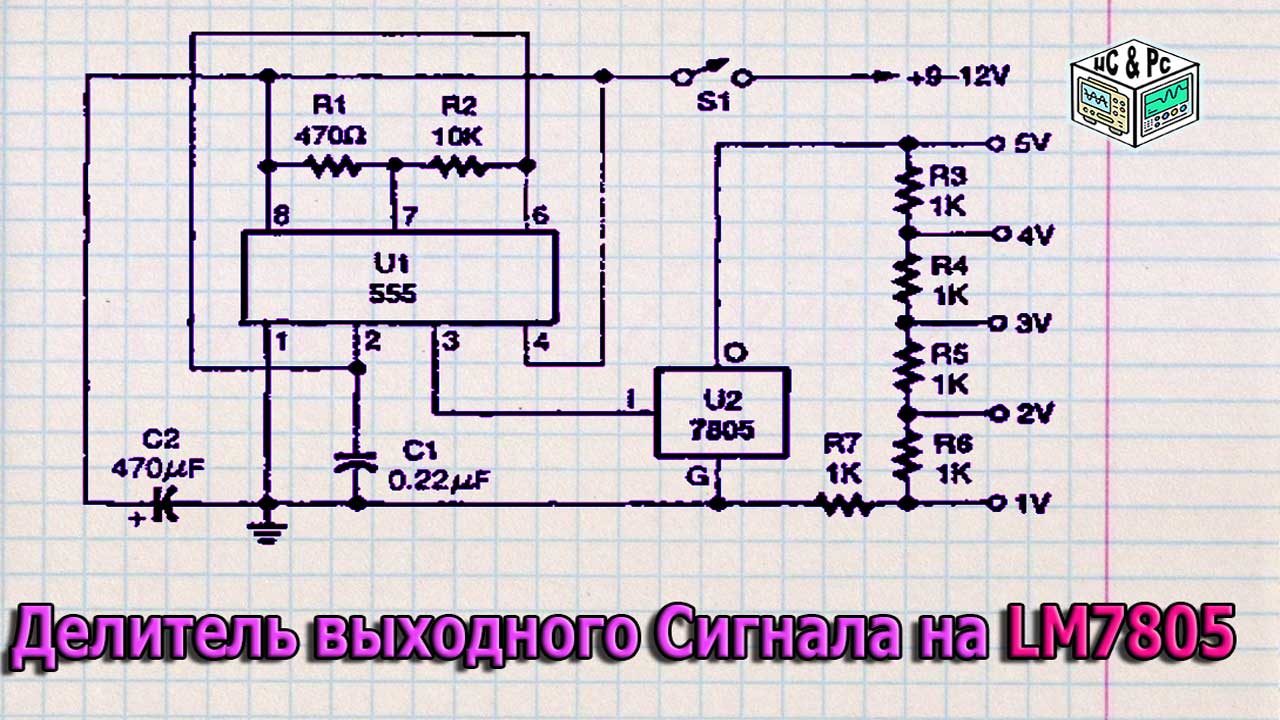

Схема делителя выходного сигнала на LM7805

Калибратор напряжения — это простое и полезное устройство, позволяющее получать стабильные уровни прямоугольного сигнала с шагом по амплитуде от 1 до 5 В.
В основе схемы используются две микросхемы: NE555 и LM7805.
Несмотря на свою простоту, схема демонстрирует нестандартное применение LM7805 — как стабилизатора амплитуды импульсного сигнала.

Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

⚙️ Принцип работы схемы

Микросхема U1 (NE555) включена в режиме астабильного мультивибратора.
Она формирует прямоугольные импульсы частотой, задаваемой элементами R1, R2 и C1:

f = 1.44 / ((R1 + 2×R2) × C1)

На выходе 3 микросхемы формируются импульсы с амплитудой, близкой к напряжению питания схемы (9–12 В).
Эти импульсы поступают на вход U2 (LM7805), которая ограничивает амплитуду до строго 5 В, обеспечивая стабильный и «чистый» прямоугольный сигнал независимо от колебаний входного напряжения.

lm7805

🧩 Нестандартное применение LM7805

В обычных схемах LM7805 служит источником постоянного напряжения 5 В.
Здесь же она используется как ограничитель амплитуды прямоугольного сигнала.
Благодаря этому решению удаётся получить стабильный по уровню импульс без сложных операционных усилителей и стабилитронов.

  • ✅ Амплитуда не зависит от питания
  • ✅ Простая реализация без дополнительных компонентов
  • ✅ Минимум радиодеталей
  • ✅ Чистая форма выходного сигнала

⚡ Делитель напряжения

За LM7805 установлен резистивный делитель на резисторах R3–R7.
Он формирует ступени выходного напряжения: 1 В, 2 В, 3 В, 4 В и 5 В.
Каждая точка делителя подключена к отдельному выводу — для удобной проверки и калибровки.

Такое устройство пригодится для:

  • калибровки мультиметров и вольтметров,
  • тестирования уровней входных сигналов,
  • настройки самодельных измерительных схем,
  • лабораторных экспериментов радиолюбителей.

3 в 1 — DSO-TC4 Портативный осциллограф, полоса пропускания 10 МГц, частота дискретизации 48 Мвыб/с, тестер транзисторов, цифровой осциллограф, генератор сигналов DDS

🔋 Питание и конструкция

Схема питается от источника постоянного тока 9–12 В.
Конденсаторы C1 (0.22 µF) и C2 (470 µF) обеспечивают фильтрацию пульсаций.
Переключатель S1 служит для включения питания схемы.

📋 Перечень радиодеталей

Обозначение Наименование Номинал / Тип Ссылка для покупки
U1 Таймер NE555 NE555 / LM555 Купить NE555
U2 Стабилизатор напряжения LM7805 Купить LM7805
R1 Резистор 470 Ω Купить
R2 Резистор 10 kΩ Купить
R3–R7 Резисторы делителя 1 kΩ ×5 Купить набор
C1 Конденсатор плёночный 0.22 µF Купить
C2 Конденсатор электролитический 470 µF, 16 В Купить
S1 Переключатель питания мини-тумблер Купить

🧠 Заключение

Данный калибратор — отличное решение для тех, кто хочет иметь под рукой источник стабильных импульсов с разными уровнями амплитуды.
Устройство демонстрирует, как стандартные микросхемы могут быть использованы в нестандартных ролях: LM7805 здесь выступает не только стабилизатором, но и ограничителем амплитуды переменного сигнала.

Собрать такую схему можно буквально за вечер, а польза от неё — огромная.
Особенно для радиолюбителей, которые любят экспериментировать и проверять измерительные приборы.


📢 Подписывайтесь на Telegram-канал: @azbuka_radioshem
Там ещё больше схем, идей и практических советов!
