LCR-T7 Руководство пользователя многофункционального тестера

JOY-iT JT-LCR-T7 Многофункциональный тестер

1. СПЕЦИФИКАЦИЯ

Этот измеритель LCR предлагает широкий спектр функций по невысокой цене. Измеритель LCR может, среди прочего, измерять емкость, сопротивление и индуктивность.

Кроме того, он может автоматически распознавать компоненты.То есть он может различать разные типы транзисторов, такие как транзисторы NPN или PNP.

С устройством особенно легко работать, так как все измерения запускаются нажатием одной кнопки. Благодаря встроенной батарее емкостью 300 мАч измерения можно проводить и в дороге. Аккумулятор заряжается с помощью блока питания на 5 В (приобретается отдельно) и прилагаемого кабеля micro-USB. Кроме того, это измерительное устройство может декодировать инфракрасные сигналы и отображать их в виде формы волны на дисплее.

Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

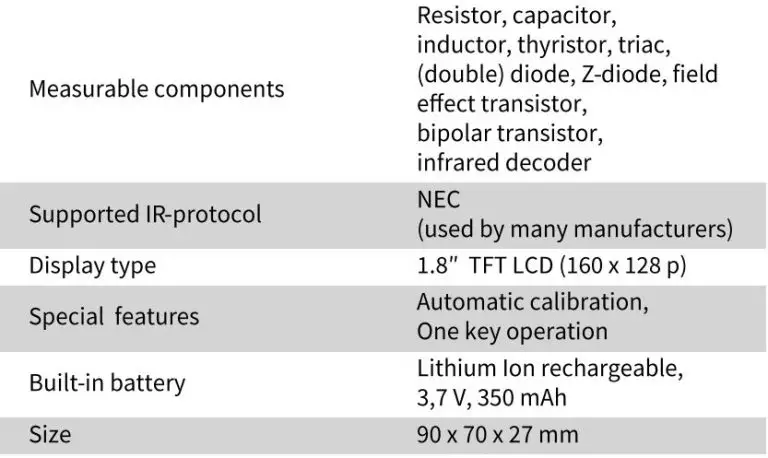

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

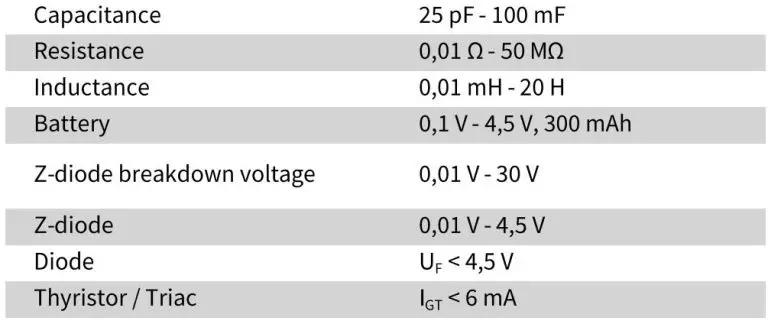

ДИАПАЗОН ИЗМЕРЕНИЙ

2. СТРУКТУРА

Высококачественный Измеритель ESR LCR-T4 MF9 TC1 T7 T10H, тестер транзисторов, диодов, триодов, емкости, индуктивности и ESR

3. НАЧАЛЬНАЯ ЭКСПЛУАТАЦИЯ

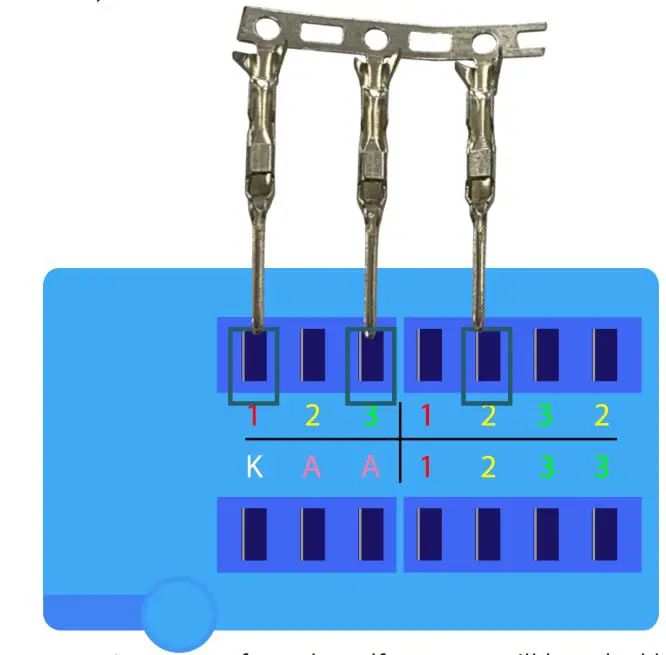

При первом запуске измерительного прибора следует сначала выполнить самотестирование прибора. Для этого необходимо замкнуть разъемы 1, 2 и 3. Это делается следующим образом:

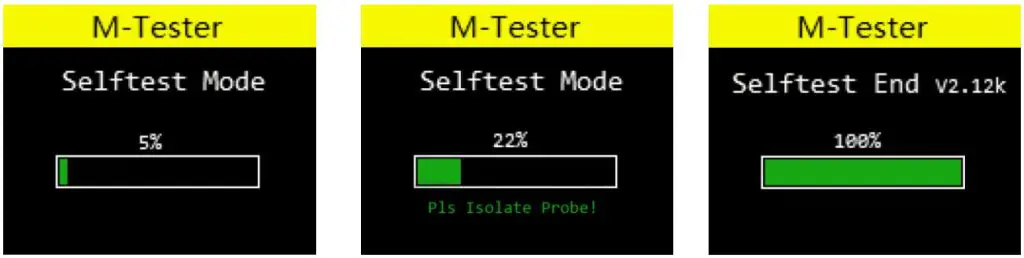

Теперь нажмите Старт, чтобы выполнить самотестирование. Устройство спросит вас прибл. 22%, чтобы удалить компонент, чтобы можно было успешно завершить самотестирование. Теперь вы можете приступить к измерению ваших компонентов. Вы запускаете процесс измерения с помощью кнопки Start.

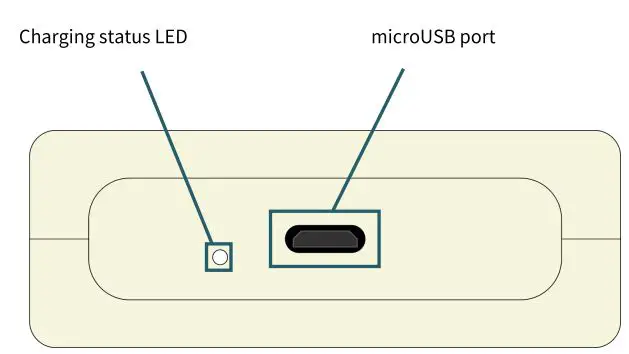

В многофункциональный тестер встроен аккумулятор 3.7 В емкостью 350 мАч. Заряжать его можно с помощью microUSB и блока питания 5 В. Светодиод показывает состояние батареи. Это означает, что он светится красным, когда аккумулятор заряжается, и зеленым, когда аккумулятор полностью заряжен.

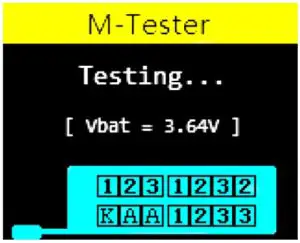

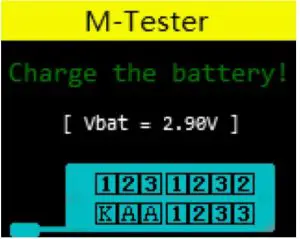

Батарея этого измерительного устройства также измеряется во время измерения каждого компонента. Следовательно, остаточный объемtage батареи также отображается во время каждого измерения. Этот остаточный объемtage отображается с Vbat =… V.

Устройство также сообщит вам, когда необходимо снова зарядить аккумулятор.

Это устройство автоматически выключается через 20 секунд бездействия. Вы также можете выключить его вручную, нажав и удерживая кнопку «Пуск».

4. Схема

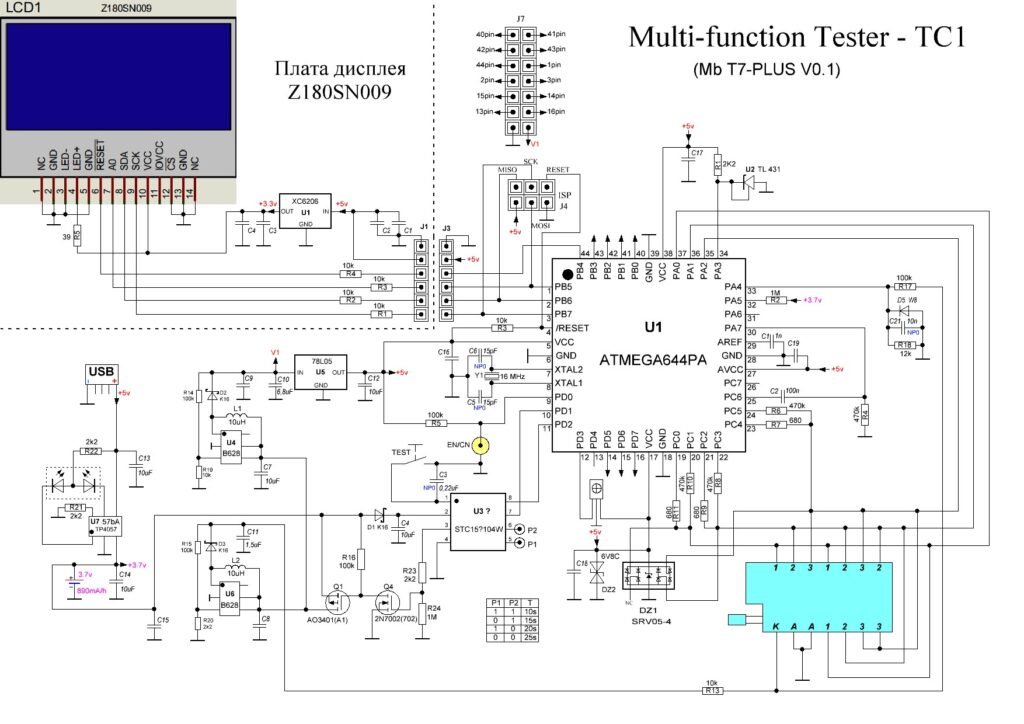

Схема TC1

TC1

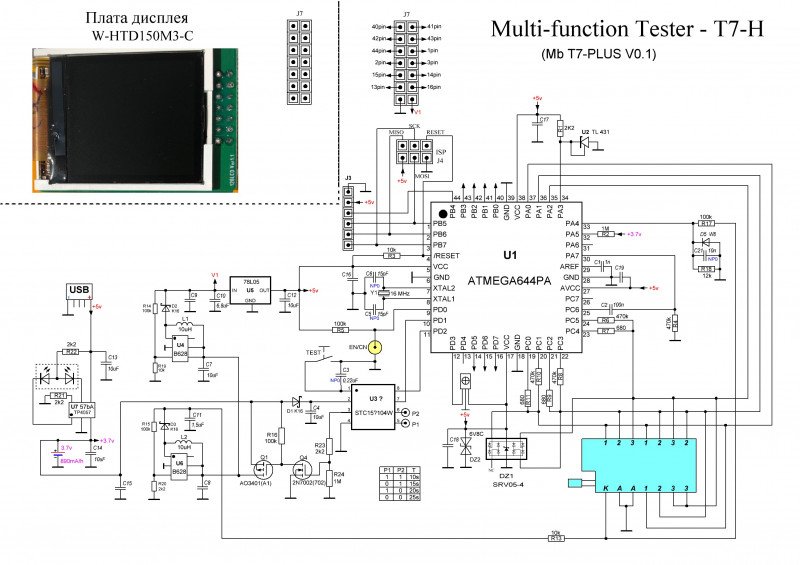

Схема T7

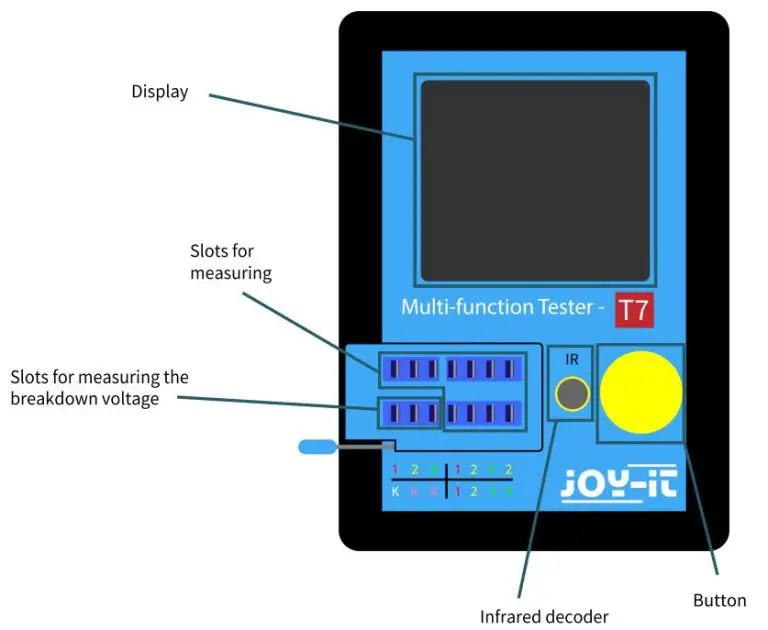

LCR-T7

5. ИЗМЕРИТЕЛЬНЫЕ КОМПОНЕНТЫ

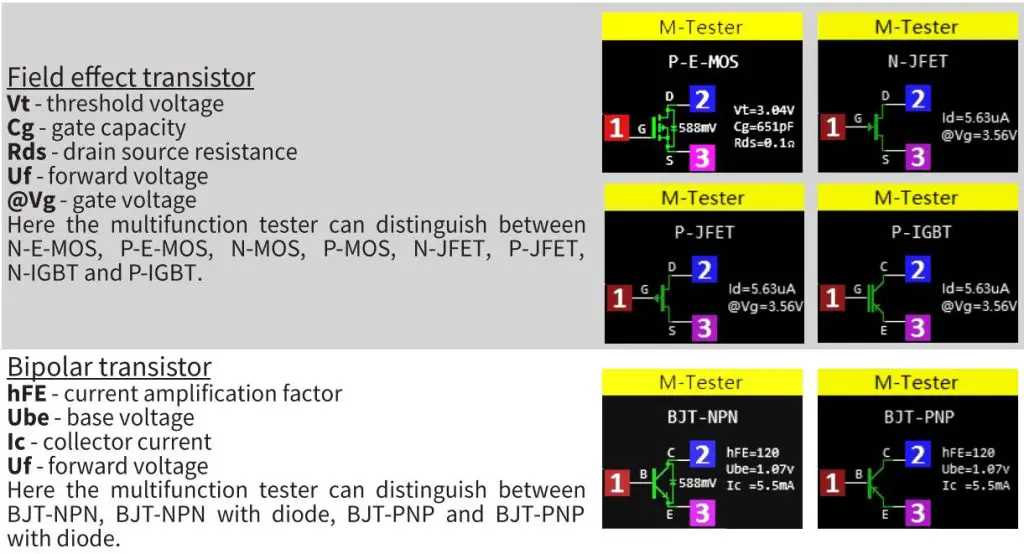

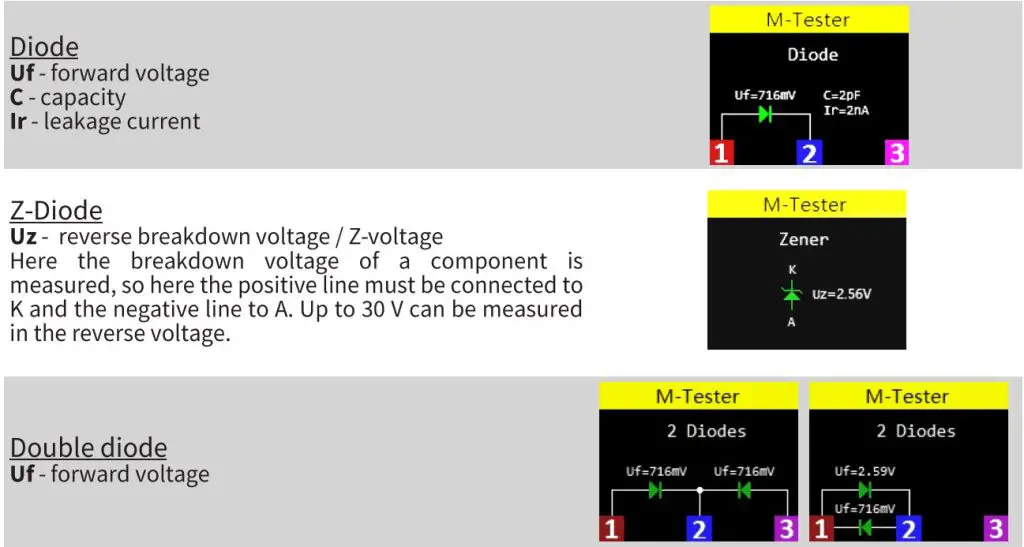

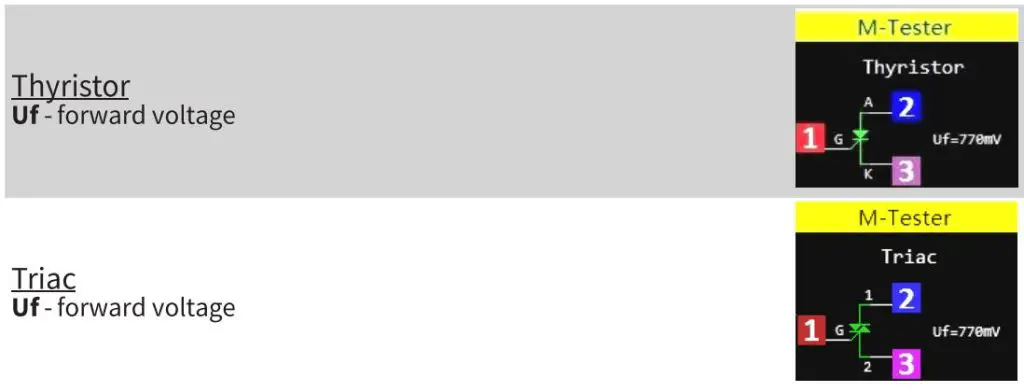

Этот измерительный прибор может обнаруживать и измерять диоды, Z-диоды, двойные диоды, резисторы, конденсаторы, катушки индуктивности, тиристоры, симисторы, полевые транзисторы, биполярные транзисторы и батареи. Далее вы найдете информацию о том, как измерить компонент и какие значения можно измерить для конкретных компонентов.

Для измерения компонента вы можете использовать слоты 1-3. Только убедитесь, что вы не подключаете два кабеля к одному каналу, то есть к одной и той же цифре. Таким образом, вы должны выбрать любой слот на 1, 2 и 3 для трех подключений. Для измерения объема пробояtage, используйте каналы K и A. Подключите положительный вывод к K, а отрицательный к A. Вы найдете дополнительную информацию в разделе Z-Diode.

Вы можете подключить компонент непосредственно к клеммам устройства или использовать кабель clampс предоставлено.

Когда вы подключили компонент, нажмите на рычаг и начните измерение с помощью кнопки запуска.

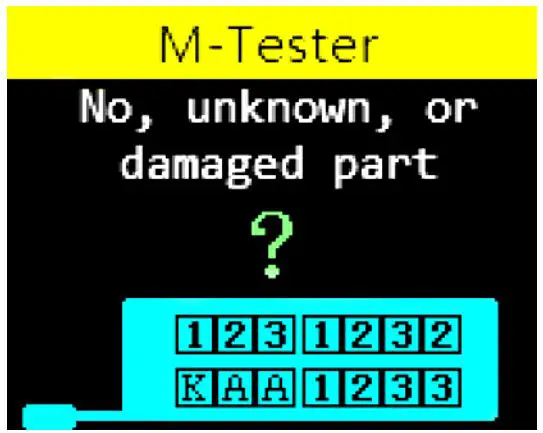

Если ни один компонент или неисправный компонент не был подключен, или компонент был подключен неправильно, на экране отображается следующее сообщение.

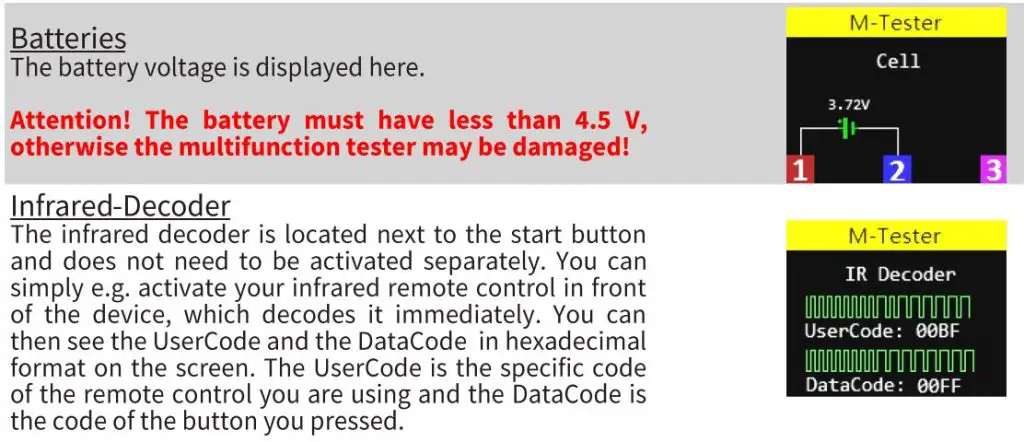

Точка в правом верхнем углу указывает, были ли получены данные через инфракрасный порт от пульта дистанционного управления. Таким образом, красный цвет означает получение данных через инфракрасный порт, синий — успешное декодирование. Однако декодировать можно только протокол NEC (который используется многими производителями). Если вы передаете инфракрасный сигнал, не соответствующий этому протоколу, только красная точка в правом верхнем углу дисплея загорается, указывая на то, что инфракрасный сигнал был получен. Эта красная точка загорится синим цветом для инфракрасного сигнала, соответствующего протоколу NEC, и будет декодирована.

6. КОМПОНЕНТЫ

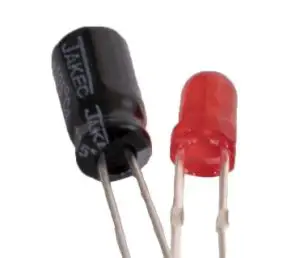

Конденсатор и светодиод входят в объем поставки; вы можете использовать их для начальных измерений с помощью измерителя LCR, чтобы ознакомиться с прибором.
