Высоковольтный Регулируемый источник ПИТАНИЯ от 0 до 300 вольт на IRF740

​Регулируемый источник питания от 0 до 300 вольт

​Регулируемый источник питания с диапазоном напряжения от 0 до 300 вольт является важным инструментом для радиолюбителей и электронщиков. Позволяя тестировать и разрабатывать различные электронные устройства.

Схема как вы понимаете линейная и больших токов с неё не получить.  Но это не всегда и нужно.

Чаще возникает ситуация когда нужно запитать какую-то схему или просто провести какой-то эксперимент.

И нужно Высокое напряжение с небольшими токами, а такого под рукой и нет.

Вот как раз на помощь приходят такого рода схемы.

В этой статье мы подробно рассмотрим принцип работы такого источника питания, его основные компоненты и особенности, уделяя особое внимание пониманию для начинающих радиолюбителей.​

 Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

Основные компоненты и их функции

Рассмотрим ключевые элементы схемы регулируемого источника питания:

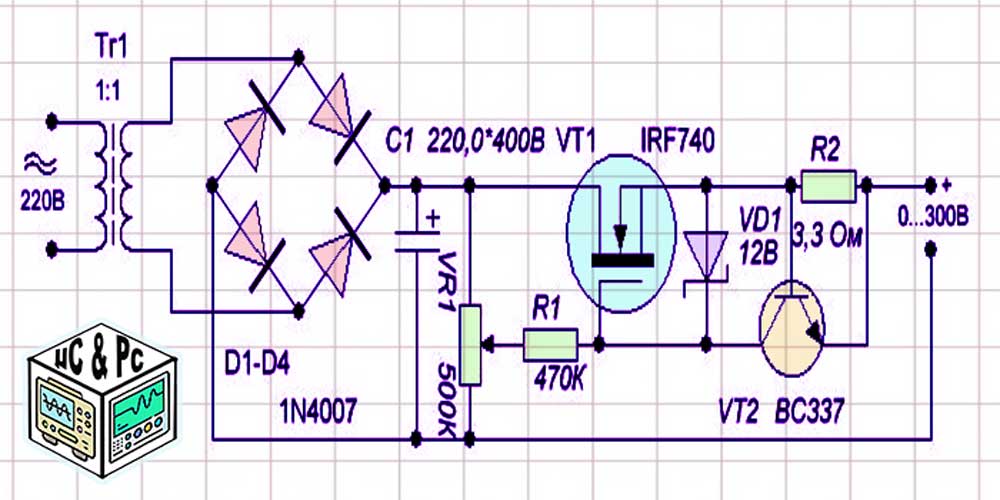

блок питания
  1. Трансформатор (Tr1 1:1): Обеспечивает гальваническую развязку между сетью переменного тока 220 В и цепями источника питания, повышая безопасность работы. В данной схеме используется трансформатор с коэффициентом трансформации 1:1, то есть напряжение на выходе трансформатора примерно равно входному напряжению.​
  2. Выпрямительный мост (диоды D1-D4): Преобразует переменное напряжение, поступающее с трансформатора, в пульсирующее постоянное напряжение. Диоды, способные выдерживать обратное напряжение до 1000 В и прямой ток до 1 А, подходят для данной схемы.​
  3. Сглаживающий конденсатор (C1): Сглаживает пульсации после выпрямления, обеспечивая более стабильное постоянное напряжение на выходе.​
  4. Регулирующий элемент (MOSFET IRF740): Полупроводниковый прибор, который управляет подачей напряжения на выход. В данной схеме используется мощный MOSFET-транзистор IRF740, способный выдерживать высокие напряжения и токи.​
  5. Управляющий транзистор (VT2 BC337): Биполярный транзистор, который управляет работой MOSFET, обеспечивая регулировку выходного напряжения.​
  6. Резистор шунта (R2 3,3 Ом): Ограничивает ток через управляющий транзистор, защищая его от перегрузки.​
  7. Переменный резистор (VR1): Позволяет пользователю устанавливать желаемое выходное напряжение, изменяя управляющее напряжение на затворе MOSFET.​

Эффективный способ сглаживания Пульсаций по Питанию: схема Электронного ДРОССЕЛЯ

Принцип работы схемы

  1. Преобразование напряжения: Переменное напряжение 220 В поступает на первичную обмотку трансформатора Tr1, который обеспечивает гальваническую развязку и передает напряжение на вторичную обмотку.​
  2. Выпрямление: Выпрямительный мост, состоящий из диодов D1-D4, преобразует переменное напряжение в пульсирующее постоянное.​
  3. Сглаживание пульсаций: Конденсатор C1 сглаживает пульсации, обеспечивая более стабильное постоянное напряжение.​
  4. Регулировка напряжения: Переменный резистор VR1 позволяет изменять напряжение на затворе MOSFET IRF740, регулируя его проводимость и, соответственно, выходное напряжение. Управляющий транзистор VT2 BC337 усиливает сигнал управления для MOSFET.​
  5. Ограничение тока: Резистор R2 ограничивает ток через управляющий транзистор, предотвращая его повреждение при перегрузках.​

Таблица компонентов

НаименованиеКраткое описаниеСсылка на компонент
IRF740MOSFRT IRF740Купить IRF740
Диоды 1N4007Выпрямительные Диолы,Купить Диоды
BC337Биполярные ТранзисторыКупить Транзисторы BС337
РезисторыРезисторы 1 кОм, 0.25 ВтКупить резисторы
КонденсаторыБольшой выбор КонденсаторовКупить Конденсаторы
СтабилитронБольшой выбор СтабилитроновКупить Стабилитроны

Важные замечания для начинающих

  • Безопасность превыше всего: Работа с высокими напряжениями требует особой осторожности. Всегда проверяйте изоляцию и правильность соединений перед подачей питания.​
  • Качество компонентов: Использование качественных компонентов повышает надежность и долговечность устройства.​
  • Теплоотвод: MOSFET IRF740 при работе может выделять значительное количество тепла. Рекомендуется установить радиатор для эффективного отвода тепла.​
  • Калибровка: После сборки устройства рекомендуется проверить и откалибровать выходное напряжение с помощью точного вольтметра.

Можно также упростить схему и входную часть заменить на готовый модуль с высоким выходным напряжением.

Допустим вот такого плана:

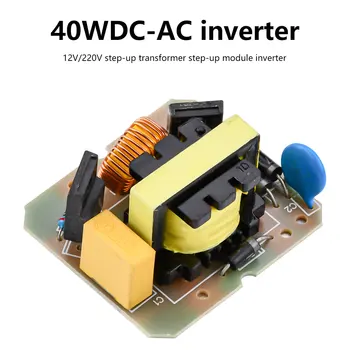

Модуль повышения напряжения 12 В до 220 В, 40 Вт

Интересный факт

MOSFET-транзисторы, такие как IRF740, широко используются не только в источниках питания, но и в аудиоусилителях, системах управления двигателями и даже в современных электромобилях благодаря их высокой эффективности и быстродействию.​

Понимание работы регулируемого источника питания и его компонентов является фундаментальным для радиолюбителей. Такие знания позволяют не только собирать собственные устройства, но и глубже понимать принципы работы электроники в целом.
