Простая и надежная электронная нагрузка
Каждый радиолюбитель рано или поздно сталкивается с задачей проверки источников питания. Как узнать реальную емкость аккумулятора 18650? Выдаст ли китайский блок питания заявленные 3 ампера без просадки напряжения?
Можно использовать дедовские методы: подключать автомобильные лампочки, мощные резисторы или спирали из нихрома. Но это неудобно. Сопротивление спирали меняется при нагреве, а подобрать точный ток лампочками почти невозможно.
Идеальное решение — электронная нагрузка. Это устройство, которое позволяет плавно регулировать ток и, что самое главное, автоматически удерживает его на заданном уровне, независимо от того, как меняется напряжение на тестируемом аккумуляторе или блоке питания.
Сегодня мы разберем простую, но очень эффективную схему электронной нагрузки постоянного тока на доступных компонентах.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем
Принцип работы: как это устроено?
В основе схемы лежит принцип преобразования электрической энергии в тепловую. Главную работу выполняет мощный полевой транзистор (MOSFET), который выступает в роли управляемого «вентиля». Чем сильнее мы открываем этот вентиль, тем больший ток протекает через схему.
Чтобы ток не «плавал», в схеме предусмотрена простейшая обратная связь на биполярном маломощном транзисторе. Она непрерывно следит за протекающим током и автоматически корректирует состояние мощного транзистора.
⚡ Детектор скрытой проводки на трех транзисторах: собираем за 15 минут

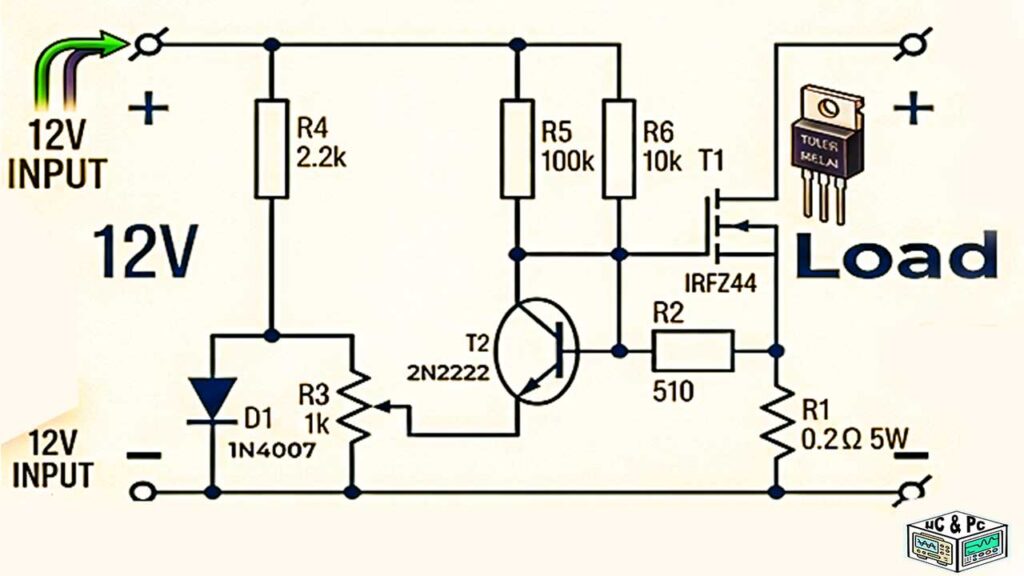

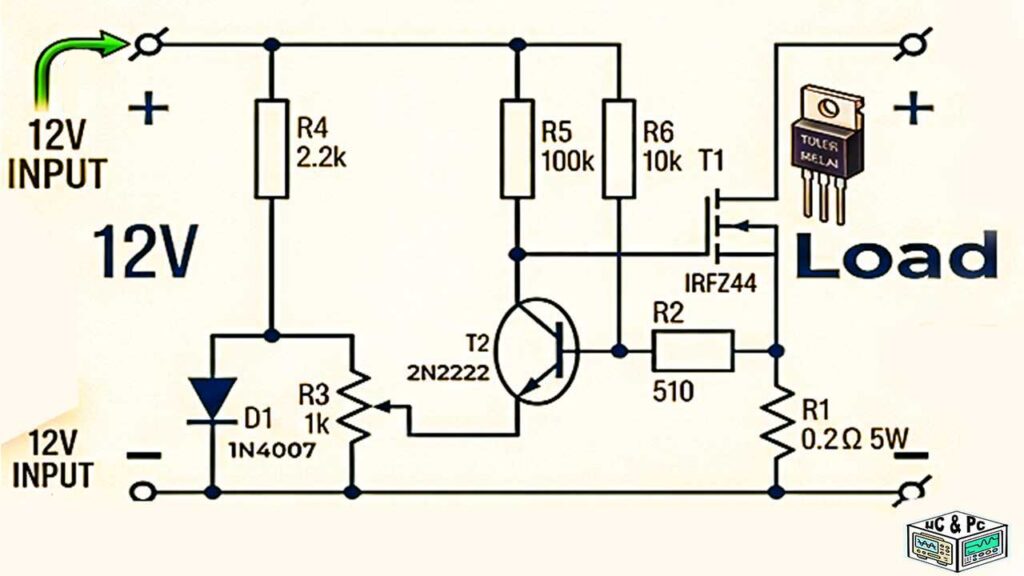

Разбор схемы и назначение деталей
Давайте посмотрим на каждый элемент схемы, чтобы понять, за что он отвечает:
- T1 (IRFZ44N) — Основной силовой (полевой) транзистор. Это «мускулы» нашей схемы. Именно через него протекает основной ток от тестируемого устройства. Вся энергия, которую он рассеивает, превращается в тепло.
- R1 (0.2 Ом, 5 Вт) — Токоизмерительный резистор (шунт). Через него проходит весь ток нагрузки. По закону Ома, при протекании тока на этом резисторе падает небольшое напряжение. Это напряжение служит сигналом для схемы управления. Резистор должен быть мощным (керамическим), так как он тоже греется.
- T2 (2N2222) — Управляющий (биполярный) транзистор. Это «мозг» схемы. Он считывает напряжение с шунта (R1). Как только напряжение достигает порога открытия T2 (около 0.6–0.7В), он начинает призакрывать силовой полевой транзистор T1. Так устанавливается баланс — ток стабилизируется на одном уровне.
- R3 (Переменный резистор 1 кОм) — Регулятор. С его помощью мы задаем нужный нам ток тестирования.
- D1 (1N4007) и R4 (2.2 кОм) — Эта связка создает стабильное опорное напряжение (около 0.7В) для переменного резистора. Диод здесь работает как простейший стабилитрон. Благодаря этому настройка тока становится плавной и не зависит от мелких скачков напряжения в питании самой схемы.
- R5 (100 кОм), R6 (10 кОм), R2 (510 Ом) — Резисторы обвязки. Они нужны для правильного и безопасного режима работы затвора полевого транзистора (чтобы он не возбуждался и надежно открывался/закрывался).
Важный нюанс питания: Схема имеет два разных входа. Контакты, обозначенные как 12V (слева) — это питание самой схемы управления. Оно должно быть стабильным, чтобы полевой транзистор гарантированно открывался. Контакты Load (справа) — это клеммы, к которым подключается испытуемый блок питания или аккумулятор.
Процесс сборки и рекомендации
Схема содержит минимум деталей, поэтому ее можно собрать даже навесным монтажом, на макетной плате или вытравить аккуратную печатную плату.
Ключевые моменты при сборке:
- Охлаждение (Критически важно!): Транзистор IRFZ44N будет очень сильно греться. Его категорически нельзя включать без радиатора даже на пару секунд при больших токах. Используйте массивный радиатор от старого компьютерного процессора и обязательно нанесите термопасту между транзистором и радиатором. Желательно добавить активное охлаждение (вентилятор).
- Толщина проводов: Силовые линии (от клемм Load до стока транзистора и истока через резистор R1) должны быть выполнены толстым медным проводом. Тонкие провода будут греться и вносить погрешность.
- Подключение приборов: Для удобства использования обязательно добавьте в конструкцию китайский вольтамперметр (как на заставке). Напряжение измеряйте прямо на клеммах подключения нагрузки, а амперметр включайте в разрыв минусового провода.
🔥 Стабилизатор на прокачку: собираем мощный аналог LM78XX своими руками на КТ819 / 2N3055
Математика тепла: что нужно знать новичку
Самая частая ошибка новичков — попытка «выжать» из этой схемы слишком много. Помните формулу мощности: P = U × I (Мощность = Напряжение × Ток).
Если вы тестируете 12-вольтовый аккумулятор током в 3 Ампера, транзистор будет рассеивать 36 Ватт тепла. Это сопоставимо с нагревом паяльника! Транзистор IRFZ44N по паспорту может выдержать большие токи, но его способность отводить тепло ограничена корпусом TO-220.
Безопасный предел для одного такого транзистора на хорошем радиаторе с кулером — около 30-40 Ватт. Если вам нужно тестировать более мощные блоки питания, схему придется дорабатывать: ставить несколько транзисторов и выравнивающих резисторов параллельно.
Как пользоваться готовым устройством?
- Выкрутите ручку переменного резистора (ток) в минимальное положение (до упора).
- Подайте 12 Вольт на питание управляющей части схемы.
- Подключите тестируемый аккумулятор или блок питания к клеммам «Load» (соблюдая полярность!).
- Плавно вращайте ручку потенциометра, глядя на амперметр, пока не установите нужный ток (например, 1А для теста 18650).
- Следите за температурой радиатора и показаниями вольтметра.
Эта простая самоделка станет незаменимым инструментом в вашей лаборатории, позволив легко находить «уставшие» аккумуляторы и проверять реальные характеристики любых источников питания. Удачной сборки!
