🛠️ Когда нет LM78XX : классический транзисторный стабилизатор с расчётами от А до Я
Интегральные стабилизаторы серии LM78XX (7805, 7812 и т.д.) и их отечественные аналоги К142ЕН — это настоящие рабочие лошадки электроники. Но что делать, если нужной микросхемы нет под рукой, её базового тока в 1.5 Ампера не хватает, или вам нужно нестандартное напряжение, которого нет в линейке производителя?
Выход есть — вернуться к истокам и собрать классический параметрический стабилизатор напряжения с проходным транзистором. Всего три детали, которые найдутся в закромах у любого радиолюбителя, и схема готова! В этой статье мы разберём, как устроен этот узел, и рассчитаем его для легендарных мощных транзисторов КТ819 и его зарубежного аналога 2N3055.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем
Как это работает: разбираем схему «на пальцах»

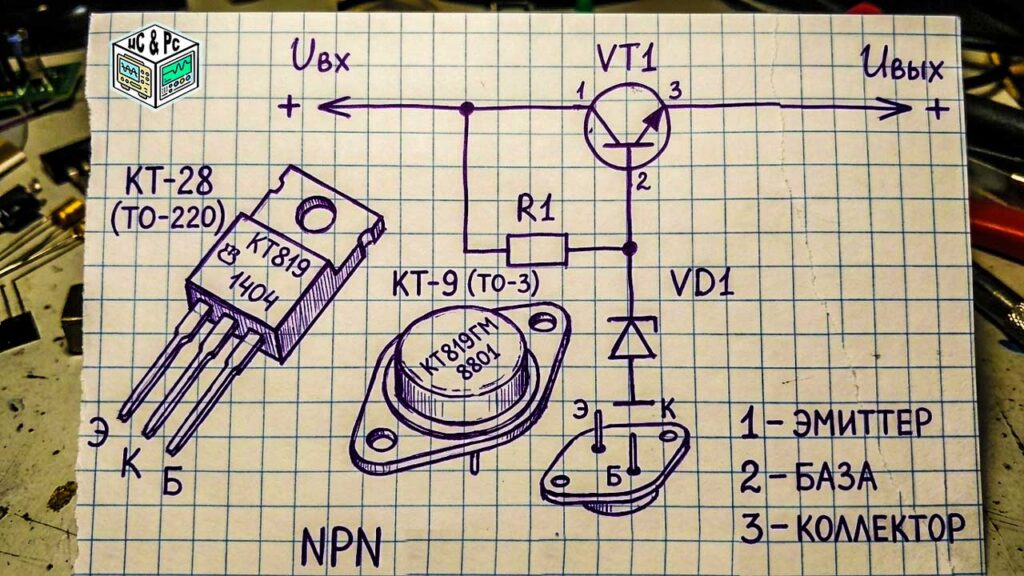

Посмотрите на схему ниже. Она состоит из мощного транзистора VT1, балластного резистора R1 и стабилитрона VD1.
Принцип работы гениально прост:
- Стабилитрон VD1 — это наше «якорь-эталон». Под воздействием тока, текущего через резистор R1, он намертво удерживает на базе транзистора фиксированное напряжение (напряжение стабилизации Uст).
- Транзистор VT1 включен по схеме эмиттерного повторителя. Он работает как мощный усилитель тока. Его задача — продублировать напряжение с базы на свой выход (эмиттер) и отдать в нагрузку требуемый большой ток.
- Поскольку транзистор у нас кремниевый, на его переходе база-эмиттер неизбежно падает часть напряжения. Поэтому выходное напряжение схемы всегда будет чуть меньше напряжения стабилитрона:
Мощный лабораторный стабилизатор напряжения (1,8–32В, 5А) на базе LM317 и 2N3792
Практический расчёт: делаем аналог LM7805 (Выход 5В, Ток 1А)
Давайте рассчитаем схему для классической задачи: на входе у нас нестабильные Uвх = 12 В (например, от бортовой сети авто или простейшего трансформаторного БП), а на выходе нужно получить четкие 5 Вольт при токе нагрузки Iнагр = 1 А. В качестве силового элемента берём транзистор КТ819 (или 2N3055).
Шаг 1. Подбираем стабилитрон (VD1)
Зная формулу Uвых = Uст − Uбэ, выразим нужное напряжение стабилитрона:
Шаг 2. Расчёт базового тока транзистора
Чтобы транзистор КТ819 смог отдать в нагрузку ток 1 Ампер, нам нужно открыть его базу соответствующим током. Для этого нужно знать коэффициент усиления транзистора (h21э или β). У мощных транзисторов под нагрузкой он невелик — заложим худший вариант, примерно h21э = 25.
Шаг 3. Расчёт балластного резистора (R1)
Ток, текущий через резистор R1, должен решать две задачи: питать базу транзистора (Iб) и обеспечивать минимальный ток стабилизации для самого стабилитрона (Iст.мин, обычно около 5 мА, чтобы он не вышел из режима стабилизации).
Важно! Проверяем мощность резистора R1:
Шаг 4. Считаем тепло на транзисторе (Выбираем радиатор)
Вся «лишняя» разница напряжений падает на коллекторном переходе транзистора КТ819/2N3055 и превращается в тепло:
Лабораторный блок питания до 30 В и 5А на LM317 с силовым Транзистором
Плюсы и минусы такой замены
Преимущества:
- Высокая надёжность: Дискретные мощные транзисторы КТ819 и 2N3055 значительно лучше переносят импульсные скачки тока, чем нежные кристаллы интегральных стабилизаторов.
- Масштабируемость: Если вам нужен ток не 1А, а 5А — достаточно поставить транзисторы параллельно или применить составной транзистор (схему Дарлингтона), не меняя логику схемы.
- Простота ремонта: Любой элемент схемы проверяется обычным мультиметром за минуту.
Недостатки:
- Отсутствие встроенной защиты от короткого замыкания (КЗ) и перегрева, которые есть внутри LM78XX. При случайном КЗ на выходе транзистор мгновенно пробьётся, если не предусмотреть предохранитель.
- Коэффициент стабилизации хуже, чем у специализированных ИМС.
Вывод
Эта классическая схема — отличный фундамент для понимания транзисторной схемотехники и надёжный аварийный вариант, способный выручить в любой момент. Собирайте, тестируйте, и не забывайте про хорошие радиаторы!
