Как сделать Самодельный паяльный фен своими руками
Каждый радиолюбитель, переходящий от монтажа крупных выводных компонентов к работе с SMD-деталями, микросхемами в корпусах SOIC, QFN или BGA, сталкивается с необходимости иметь в арсенале термовоздушную паяльную станцию (паяльный фен).
Заводские станции могут стоить немало, но собрать функциональный и надежный паяльный фен можно своими руками из доступных готовых модулей. В этой статье мы подробно разберем наглядную схему сборки и назначение каждого компонента.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

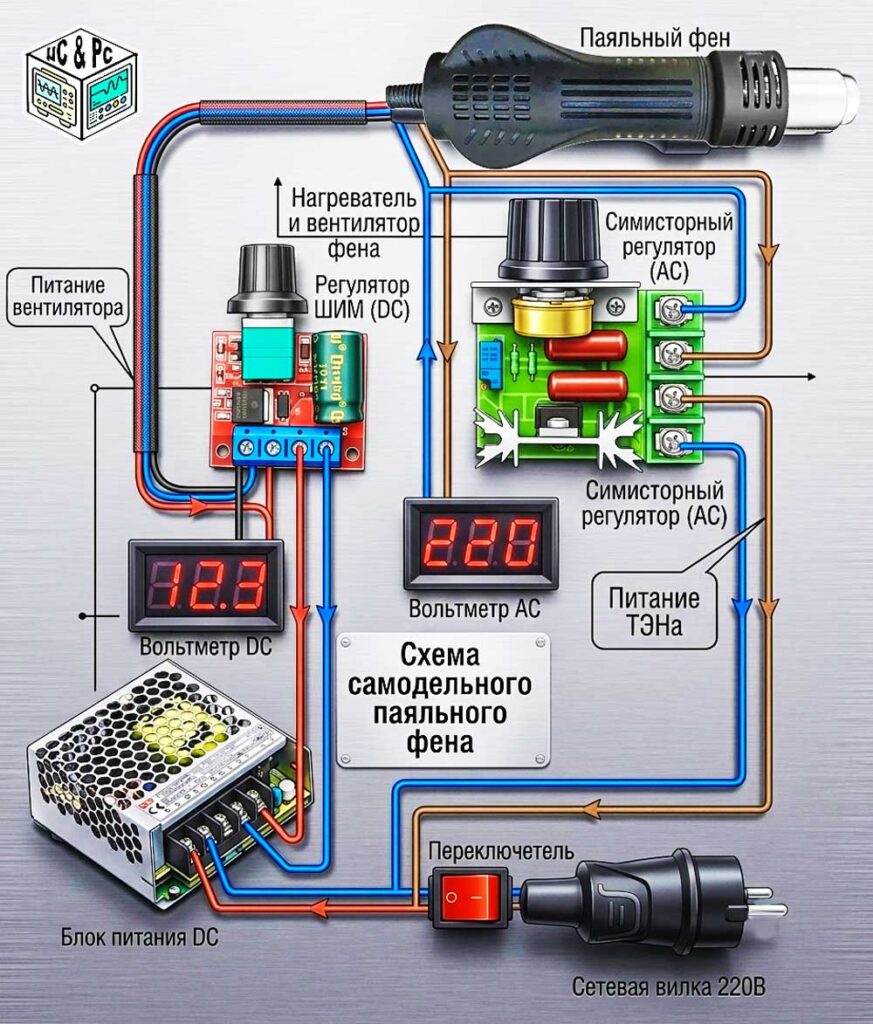

🛠 Общая схема устройства
Сборка построена по модульному принципу. Это значит, что нам не придется разводить сложную печатную плату с нуля — достаточно правильно сопоставить и соединить готовые блоки.
Вся система разделена на два независимых контурa:
- Низковольтный контур (DC 12V): Отвечает за безопасность и регулировку оборотов встроенного вентилятора (турбинки).
- Высоковольтный контур (AC 220V): Отвечает за питание и плавную регулировку мощности нагревательного элемента (ТЭНа).
Самодельная паяльная станция на LM358 и MOSFET
🧩 Разбор используемых модулей
Давайте детально рассмотрим каждый элемент схемы, чтобы понимать, как они работают в связке.

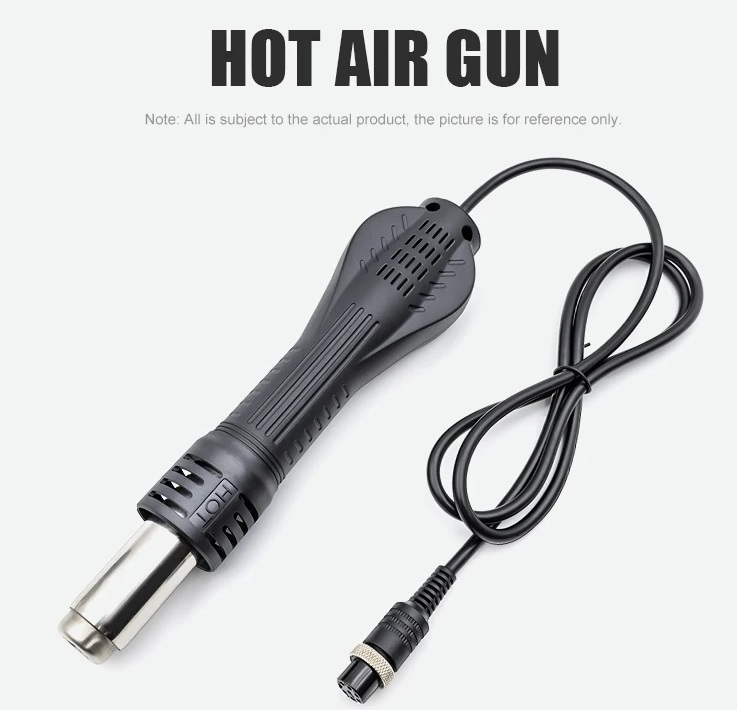

1. Ручка паяльного фена (с ТЭНом и вентилятором)
Это главный рабочий инструмент. Внутри ручки находятся два ключевых узла:
- ТЭН (нагреватель): Работает от сети переменного тока 220 В.
- Вентилятор (турбинка): Нагнетает воздух и работает от постоянного тока 12 В.

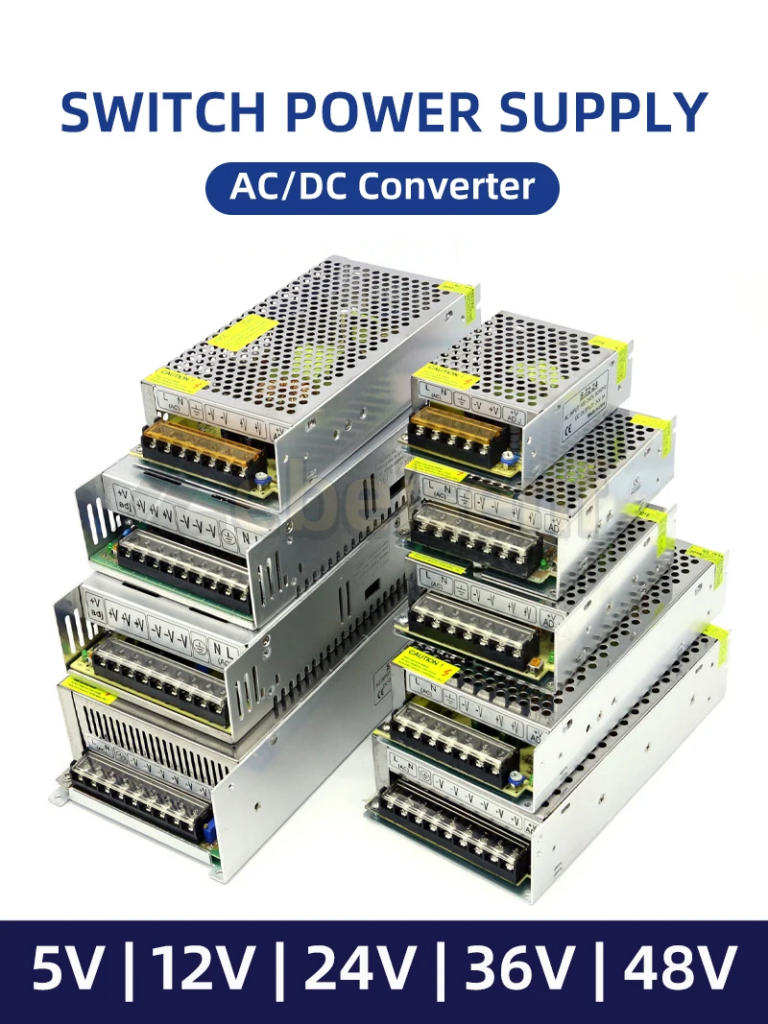

2. Импульсный блок питания (Блок питания DC)
- Назначение: Преобразует сетевое напряжение 220 В в безопасное постоянное напряжение 12 В.
- Для чего нужен: Питает низковольтную часть — ШИМ-регулятор и вольтметр постоянного тока.

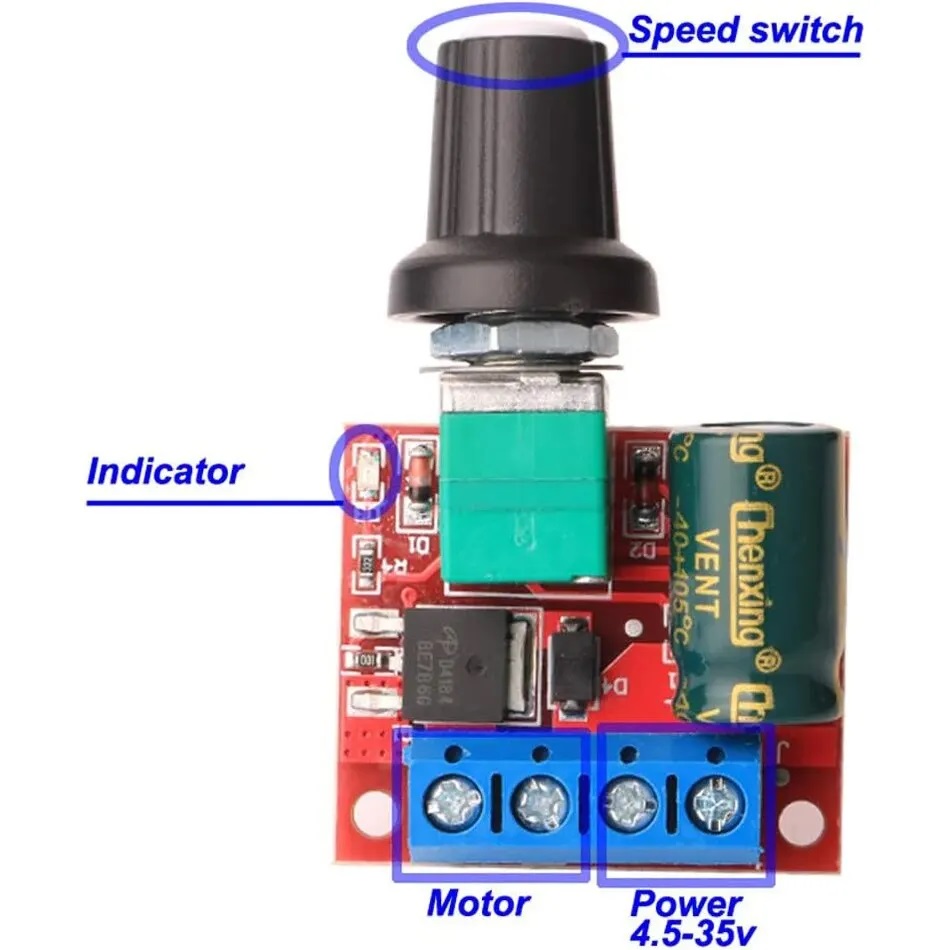

3. ШИМ-регулятор оборотов (DC)
- Назначение: Плавно изменяет скорость вращения вентилятора фена (поток воздуха).
- Принцип работы: Использует метод широтно-импульсной модуляции (ШИМ / PWM). Это позволяет регулировать обороты мотора в широком диапазоне без сильного нагрева самого регулятора и без потери мощности на низких оборотах.

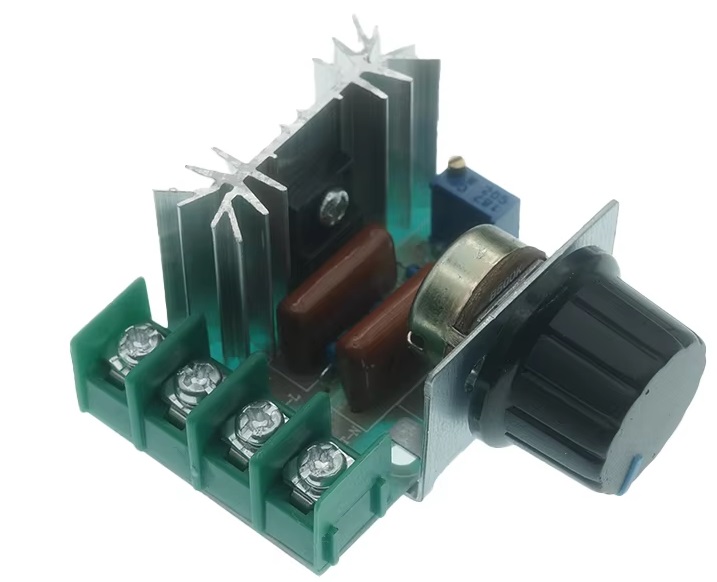

4. Симисторный регулятор мощности (AC / Диммер)
- Назначение: Регулирует температуру выходящего воздуха, изменяя подаваемое на ТЭН напряжение.
- Принцип работы: Построен на базе симистора (Triac). Он срезает часть фазы переменного тока 220 В, тем самым увеличивая или уменьшая среднюю мощность, поступающую на нагревательный элемент.
5. Цифровые вольтметры (DC и AC)
- Вольтметр DC (12V): Подключается к выходу ШИМ-регулятора. Служит индикатором уровня воздушного потока (чем выше напряжение, тем сильнее дует фен).
- Вольтметр AC (220V): Подключается параллельно ТЭНу после симисторного регулятора. Отображает уровень подаваемого на нагреватель напряжения, позволяя ориентировочно контролировать температуру.
6. Сетевая вилка и переключатель (Switch)
- Общий клавишный выключатель с подсветкой полностью обесточивает схему при завершении работы.
⚡ Пошаговый порядок подключения и монтажа
- Подключение питания 220 В:
- От сетевой вилки фаза (коричневый провод) через переключатель подается параллельно на вход Блока питания DC и на вход Симисторного регулятора (AC).
- Ноль (синий провод) также разводится на вход блока питания и вход симисторного регулятора.
- Сборка линии нагревателя (ТЭНа):
- С выхода симисторного регулятора (AC) два провода идут напрямую к контактам нагревателя в ручке фена.
- Параллельно этим проводам подключается Вольтметр AC, чтобы наглядно видеть выставленную мощность нагрева.
- Сборка линии вентилятора:
- С выхода блока питания 12 В постоянный ток поступает на вход ШИМ-регулятора (DC).
- Выход ШИМ-регулятора подключается к проводам питания вентилятора фена.
- Параллельно выходу ШИМ-регулятора подключается Вольтметр DC для контроля оборотов.
Приставка для Паяльника или для другой Нагрузки (В мастерскую радиолюбителя)
⚠️ Важные правила техники безопасности!
- Опасное напряжение: В схеме присутствует открытое сетевое напряжение 220 В! Все соединения высоковольтной части должны быть надежно пропаяны и изолированы термоусадкой.
- Защита от перегрева: Никогда не выключайте фен из сети сразу после работы! Сначала полностью убавьте нагрев (симисторный регулятор) и дайте вентилятору поработать 1–2 минуты, чтобы остудить ТЭН и пластиковый корпус ручки. В противном случае нагреватель быстро перегорит, а корпус расплавится.
- Корпус устройства: Все модули настоятельно рекомендуется поместить в закрытый пластиковый или заземленный металлический корпус.
