Детектор скрытой проводки на трех транзисторах
Каждый, кто хоть раз брал в руки дрель, чтобы повесить полку или телевизор, сталкивался с легким мандражом: «А вдруг попаду в провод?». Встреча сверла с фазным проводом — это минимум выбитые пробки и испорченная стена, а максимум — испорченный инструмент и риск для здоровья.
Сегодня разберем простейшую, но чрезвычайно эффективную схему детектора скрытой проводки (поисковика фазы), которую можно собрать своими руками буквально «на коленке» из доступных деталей.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем
🔍 Как это работает? (Принцип работы)

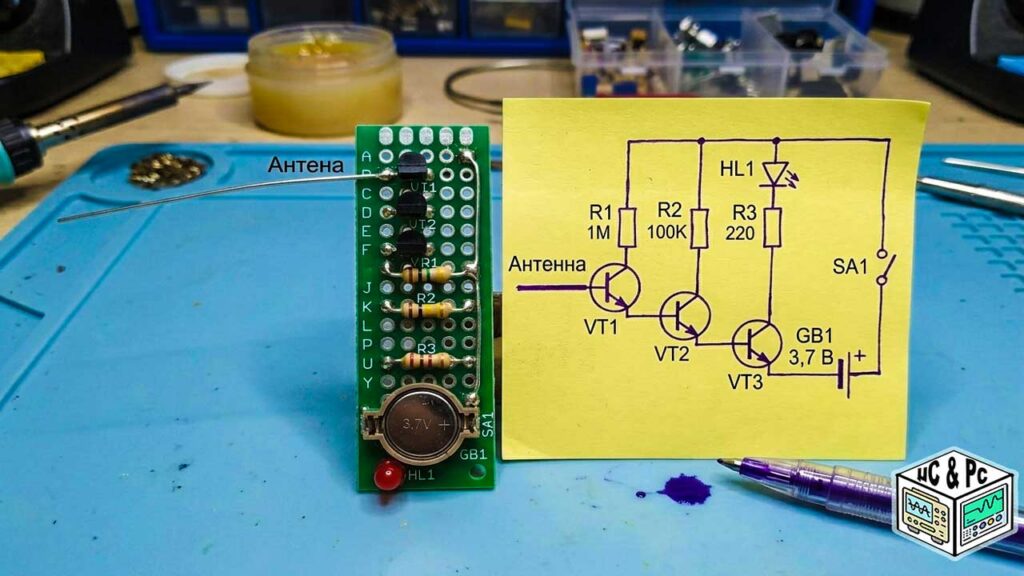

Схема представляет собой усилитель постоянного тока с ультравысоким коэффициентом усиления (составной транзистор / каскад Дарлингтона на трех n-p-n транзисторах).
- Антенна и наводки: Вокруг любого провода под напряжением 220 В (даже если к нему не подключена нагрузка) существует переменное электрическое поле 50 Гц. Кусок провода в роли антенны улавливает эти микроскопические наводки.
- Усиление сигнала: * Слабый сигнал с антенны поступает на базу первого транзистора VT1.
- VT1 слегка усиливает его и передает на базу VT2.
- VT2 усиливает сигнал повторно и открывает VT3.
- Индикация: Суммарный коэффициент усиления трех каскадов получается огромным (в десятки и сотни тысяч раз). В результате даже слабый наведенный потенциал полностью открывает транзистор VT3, замыкая цепь питания светодиода HL1, и он начинает ярко светиться.
⚡ Универсальный двухполярный лабораторный блок питания своими руками (LM317, LM337, 78xx, 79xx)
🛠️ Компонентная база
Для сборки схемы понадобятся самые базовые радиодетали:
| Компонент | Обозначение на схеме | Номинал / Тип | Примечание |
| Транзисторы | VT1, VT2, VT3 | BC547, C9014, КТ315 или аналоги | Любые маломощные n-p-n |
| Резисторы | R1, R2, R3 | 1 МОм, 100 кОм, 220 Ом | 0.25 Вт |
| Светодиод | HL1 | Любой 3-мм или 5-мм | Красный/зеленый (2 V) |
| Питание | GB1 | 3 В – 3.7 В | Батарейка CR2032 или Li-Po |
| Выключатель | SA1 | Micro DIP / Кнопка | Для размыкания питания |
| Антенна | Антенна | Медный провод 5–10 см | Можно выгнуть кольцом или спиралью |

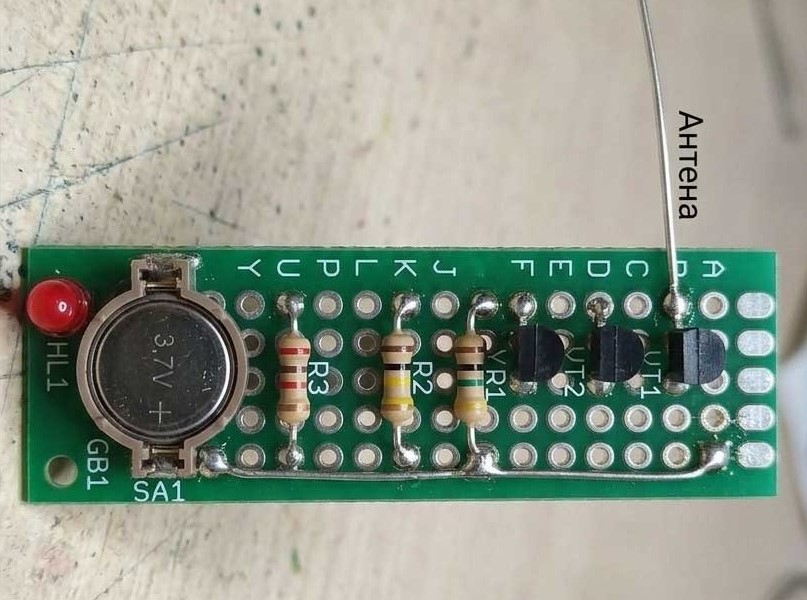

📐 Особенности монтажа на макетке
Если вы собираете прибор на узкой прототипной плашке (прототипе):
- Расположение резисторов: Чтобы сэкономить место и уложиться в ширину платы, резисторы удобно монтировать вертикально (одним выводом вниз, второй выгибается петлей).
- Антенна: Жесткий медный одножильный провод длиной 5–8 см. Если сделать его слишком длинным, чувствительность вырастет, но прибор станет ловить помехи от ваших рук или статики.
- Компактность: В качестве источника питания отлично подходит дисковая батарейка 3 V (CR2032) в специальном держателе.
🎯 Как правильно пользоваться детектором?
- Включение: Замкните выключатель
SA1. - Проверка работоспособности: Поднесите антенну к любому сетевому проводу настольной лампы или к розетке. Светодиод должен зажигаться уже на расстоянии 5–10 см.
- Поиск проводки в стене:
- Возьмите прибор в руку (ваше тело выступает естественной заземляющей противовесной системой).
- Медленно ведите антенной плотно вдоль стены в предполагаемом месте прохождения кабеля.
- Как только под штукатуркой окажется кабель под напряжением — HL1 загорится.
Многофункциональный ЖК-сканер для поиска проводов под напряжением и труб и металлических конструкций с измерением глубины проникновения металла.
💡 Совет: Для наилучшей точности поиска включите в розетку проверяемой линии любой электроприбор (например, настольную лампу или фен), чтобы поднять уровень наводок.
➕ Плюсы и минусы схемы
Достоинства:
- 🟢 Карманные габариты и сборка за 15–20 минут.
- 🟢 Нулевая дефицитность деталей — все компоненты можно выпаять из старой техники.
- 🟢 Высокая чувствительность к электрическому полю.
Ограничения:
- 🔴 Схема не видит провода, находящиеся под экранирующим металлическим рукавом или глубоко в армированном бетоне.
- 🔴 Может реагировать на сильную статику (если провести рукой по сухому пластику).
