Пошаговое руководство Расчет силового сетевого трансформатора
Каждый радиолюбитель рано или поздно сталкивается с необходимостью сделать надежный блок питания для своего очередного проекта. И хотя импульсные источники питания сейчас повсюду, старый добрый линейный трансформатор на 50 Гц остается незаменимым там, где нужна максимальная надежность, простота и полное отсутствие высокочастотных помех (например, в высококачественных аудиоусилителях).
В этой статье мы разберем классическую, проверенную временем методику расчета сетевого трансформатора на броневом (Ш-образном) или стержневом (П-образном) сердечнике.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

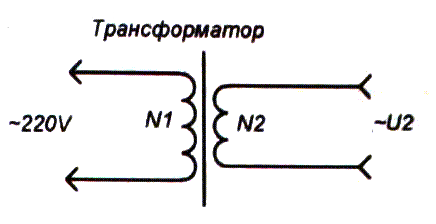

Что нам нужно знать перед началом? (Исходные данные)
Чтобы рассчитать трансформатор, нам нужно четко понимать, что мы хотим получить на выходе. Задаем исходные параметры:
- U1 — напряжение первичной (сетевой) обмотки (обычно 220 В).
- U2, U3… — необходимые напряжения вторичных обмоток (в Вольтах).
- I2, I3… — максимальные токи, которые эти обмотки должны отдавать в нагрузку (в Амперах).
Шаг 1. Расчет габаритной мощности трансформатора
Сначала определим полезную мощность, которую будут потреблять наши нагрузки (вторичные обмотки). Если обмоток несколько, их мощности просто складываются.
Pвых = (U2 × I2) + (U3 × I3) + …
Трансформатор — прибор с отличным КПД, но потери в нем все же есть (на нагрев провода и магнитопровода). Поэтому КПД (обозначим его как η) для трансформаторов мощностью от 10 до 100 Вт обычно принимают равным 0,8 – 0,9.
Габаритная (полная) мощность трансформатора (Pг), на которую мы и будем рассчитывать сердечник, находится по формуле:
Pг = Pвых / η
Полезный лайфхак: Для упрощения расчетов маломощных трансформаторов (до 50-100 Вт) можно использовать популярную радиолюбительскую формулу: Pг ≈ 1.15 × Pвых.
Шаг 2. Выбор сердечника и расчет площади сечения

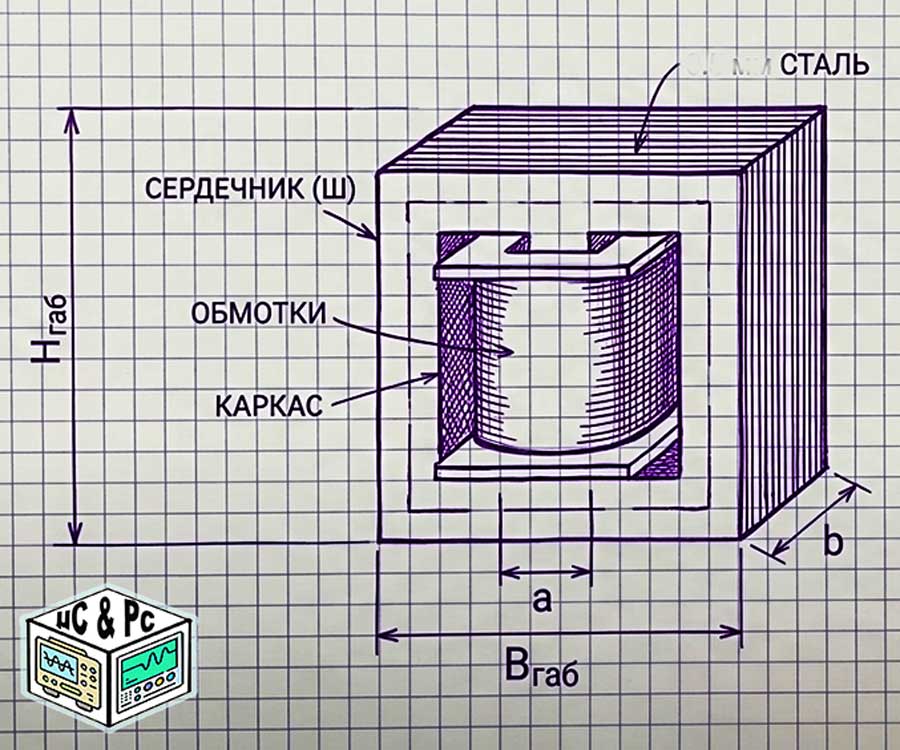

Чтобы железо не входило в насыщение и не перегревалось, площадь поперечного сечения сердечника (Sс, выражается в см²) должна соответствовать габаритной мощности. Площадь сечения — это произведение ширины центрального языка Ш-пластины на толщину набора.
Формула связи сечения и мощности выглядит так:
Sс = Ks × √Pг
Где Ks — коэффициент, зависящий от качества и свойств вашего железа:
- Для хорошего трансформаторного железа (холоднокатаного): Ks = 1.0 – 1.2
- Для обычного старого железа (горячекатаного): Ks = 1.3 – 1.5
📌 Обратный расчет: Если у вас уже есть готовый б/у сердечник, просто измерьте линейкой его физическое сечение (Sс = ширина языка × толщина набора) и проверьте, какую максимальную мощность он способен потянуть: Pмакс = (Sс / Ks)².
⚡ Детектор скрытой проводки на трех транзисторах: собираем за 15 минут
Шаг 3. Расчет количества витков на один Вольт
Это ключевой параметр для намотки. Он показывает, сколько именно витков провода нужно намотать, чтобы получить 1 Вольт напряжения на данном сердечнике:
n = Kw / Sс
Коэффициент Kw напрямую зависит от магнитной индукции и частоты сети (50 Гц). Для стандартного железа в радиолюбительской практике принимают следующие значения:
- 45 – 50 — для высококачественного железа (трансформатор будет работать тихо, без гула и нагрева).
- 55 – 60 — для «мусорного» или неизвестного железа (подстраховка от насыщения сердечника).
WZ3605E DC-DC понижающе-повышающий преобразователь CC CV 36V 5A
Шаг 4. Расчет количества витков в обмотках
Теперь, зная показатель витков на Вольт (n), мы можем легко вычислить параметры для каждой обмотки.
- Первичная обмотка (W1):W1 = U1 × n
- Вторичная обмотка (W2): Здесь нужно учесть неизбежное падение напряжения на активном сопротивлении самой обмотки под нагрузкой. Поэтому количество витков вторичной обмотки намеренно увеличивают примерно на 5–10%:W2 = U2 × n × 1.05
Шаг 5. Расчет диаметра провода
Диаметр провода (берём значение чистого провода, без учета изоляции) выбирается, исходя из протекающего по нему тока и допустимой плотности тока (J). Для сетевых трансформаторов средней мощности плотность тока обычно берут равной J = 2.0 – 2.5 А/мм².
Универсальная формула расчета диаметра провода (d, мм) по меди выглядит так:
d = 0.8 × √I
Сначала найдем ток в первичной обмотке (I1), ведь она тоже должна выдерживать нагрузку:
I1 = Pг / U1
И затем по формуле d = 0.8 × √I находим диаметры провода для первичной (d1) и всех вторичных обмоток (d2, d3…).
Мощный лабораторный стабилизатор напряжения (1,8–32В, 5А) на базе LM317 и 2N3792

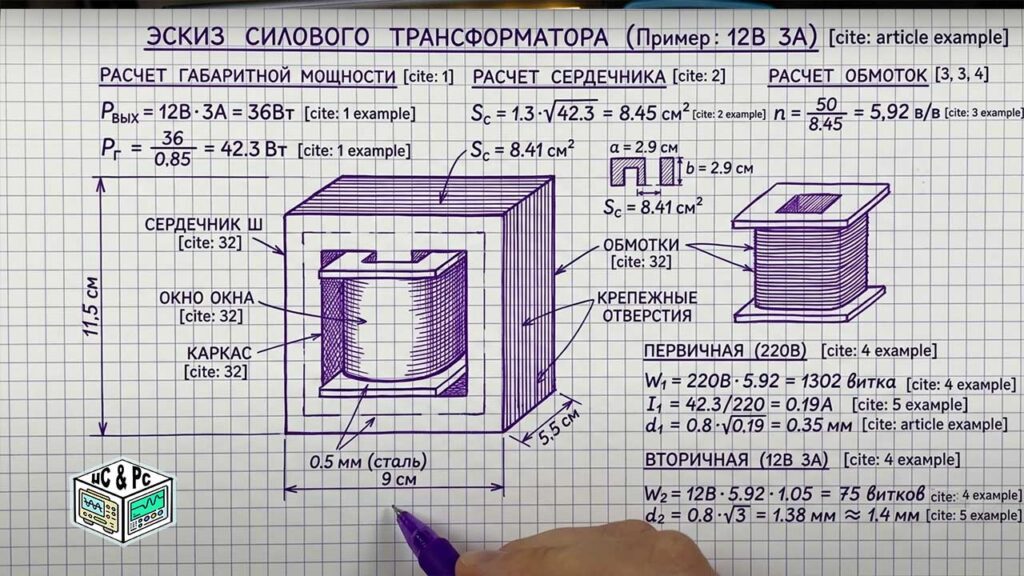

🛠 Практический пример расчета
Задача: Рассчитать трансформатор для питания самодельного УНЧ. Нужна одна вторичная обмотка на 12 В с максимальным током 3 А. Сеть стандартная — 220 В.
- Выходная мощность: Pвых = 12 В × 3 А = 36 Вт.
- Габаритная мощность: Возьмем средний КПД 0.85. Pг = 36 / 0.85 ≈ 42.3 Вт.
- Сечение сердечника: Железо берем среднее, пусть Ks = 1.3. Sс = 1.3 × √42.3 ≈ 8.45 см². (Ищем или собираем сердечник с таким сечением центрального языка).
- Количество витков на Вольт: Возьмем оптимальное Kw = 50. n = 50 / 8.45 ≈ 5.92 витка/Вольт.
- Витков в первичке (220 В): W1 = 220 × 5.92 ≈ 1302 витка.
- Витков во вторичке (12 В с запасом 5%): W2 = 12 × 5.92 × 1.05 ≈ 75 витков.
- Ток первички: I1 = 42.3 / 220 ≈ 0.19 А.
- Диаметр провода первички: d1 = 0.8 × √0.19 ≈ 0.35 мм.
- Диаметр провода вторички (на 3 А): d2 = 0.8 × √3 ≈ 1.38 мм (округляем до ближайшего стандартного диаметра в наличии, например, 1.4 мм).
⚠️ Проверка на «влезаемость» (Важное примечание)
Перед тем как браться за намоточный станок, обязательно убедитесь, что весь рассчитанный объем провода физически поместится в окно выбранного вами сердечника. Нужно учесть толщину стенок каркаса и межслойную изоляцию (кабельную бумагу или малярный скотч). Если окно слишком мало — нужно либо брать железо покрупнее, либо увеличивать плотность тока (брать провод чуть тоньше), но помните: во втором случае трансформатор будет сильнее греться под нагрузкой.
