Cрочно Понадобился двухполярный блок питания
Иногда собирая различные схемы требуются двухполярный блок питания. И не всегда нужна большая мощность. Особенно если у вас в схеме используются операционные усилители с двухполярным питанием.
Трансформатор с двумя выходными обмотками не всегда просто найти. Но оказывается можно сделать двухполярное питание используя обычный трансформатор с одним выходным напряжением.
В настоящее время, в торговой сети есть множество блоков питания для различной портативной аппаратуры, в простонародье именуемых сетевыми адаптерами. Часть из них, что не предназначены для питания и зарядки «гаджетов» выполнены по простым схемам, и состоят из силового маломощного трансформатора, диодного выпрямителя и сглаживающего конденсатора. Из такого «адаптера» относительно несложно сделать двухполярный стабилизированный блок питания с регулируемым выходным напряжением.
Блок ПИТАНИЯ на LM317 усиленный до 20 А транзисторами КТ819
Для примера на схеме рис 1 изображён один из таких блоков питания. Имеющие довольно посредственные параметры для наших задач он подходит.
В данном случае этот блок питания имеет заявленные параметры 12 В и 1000 мА. Хотя вы можете использовать и любой другой. Единственное условие чтобы этот блок питания был не импульсный
Было решено из него сделать двухполярный стабилизированный блок питания с регулируемым выходным напряжением.
Принципиальная схема
Рис. 1. Принципиальная схема типового адаптера 220В до доработки.
Импульсные Блоки ПИТАНИЯ на трансформаторах ТПИ от старых Советских Телевизоров
Простая модернизация позволяет эту схему превратить в двухполярное источник питание.
Для этого нужно убрать диодный мост. И поставить только два диода. Один в прямом направлении другой в обратном. Также два электролитических конденсатора в прямом и обратном направлении. На них и будет формироваться наши питающие напряжение для дальнейшей стабилизации.
Рис.2. Схема переделки адаптера в двуполярный блок питания.

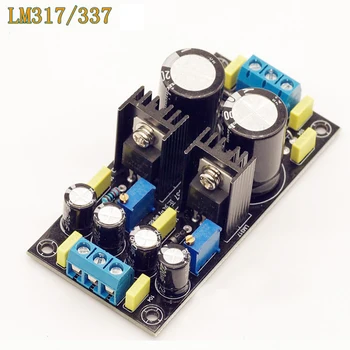

Схема доработанного блока питания показана на рисунке 2. Для того чтобы не перематывать вторичную обмотку трансформатора воспользуемся методом о котором я говорил выше. Чтобы получить двухполярное напряжение мостовой выпрямитель заменяем на однополупериодный выполненный на диодах VD1 и VD2. Затем два сглаживающих конденсатора С1 и С2, и два регулируемых стабилизатора на микросхемах А1 — LM317T и А2 — LM337T . Включенных по типовым схемам.
Обращаю особое внимание, что цоколёвки у этих микросхем различные!
Даташит производителя: datasheet LM317 (pdf-формат 1041 кб), datasheet lm337 (pdf-формат 43кб).
Пояснения к схеме:
- длинна проводников (проводов) от входного конденсатора C1 и С2 до входа микросхемы (А1 и А2) не должна превышать 5-7 см. Если по каким-то причинам конденсатор удалён от платы стабилизатора, в непосредственной близости от микросхемы рекомендуется установить дополнительный конденсатор на 100 мкФ.
- проводники до выходного конденсатора (С-E) также не следует делать слишком длинными. Если нагрузка удалена от стабилизатора, то на стороне нагрузки необходимо подключить конденсатор (электролит на 100-200 мкФ).
- так же с целью снижения влияния тока нагрузки на стабильность выходного напряжения «земляной» (общий) провод необходимо развести «звездой» от общего вывода входного конденсатора .
Выполнив эти нехитрые рекомендации, Вы получите стабильно работающее устройство, с теми параметрами, которые ожидались.
Печатная плата
Регулировка напряжения производится одновременно сдвоенным переменным резистором R1. Большинство деталей расположено на миниатюрной плате (рис.3).
Рис. 3. Печатная плата двуполярного стабилизатора напряжения.
Резистор R1 закреплен на крышке блока питания и соединен с платой тремя монтажными проводниками. Диоды VD1 и VD2 тоже расположены вне платы.
