Цветовая маркировка резисторов (4 полосы)
Резисторы с цветовой маркировкой — один из базовых элементов любой электронной схемы.
Если под рукой нет мультиметра, номинал можно легко определить по цветным полосам на корпусе.
В этой статье разберёмся, как правильно читать 4-полосные резисторы и не допускать ошибок.
Что означает 4-полосная маркировка
У стандартного резистора обычно есть 4 цветные полосы, каждая из которых несёт определённую информацию:
- Первая полоса — первая цифра
- Вторая полоса — вторая цифра
- Третья полоса — множитель
- Четвёртая полоса — допуск (погрешность)
👉 В отличие от 5-полосных резисторов, здесь используется 2 значащих цифры, а не 3.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

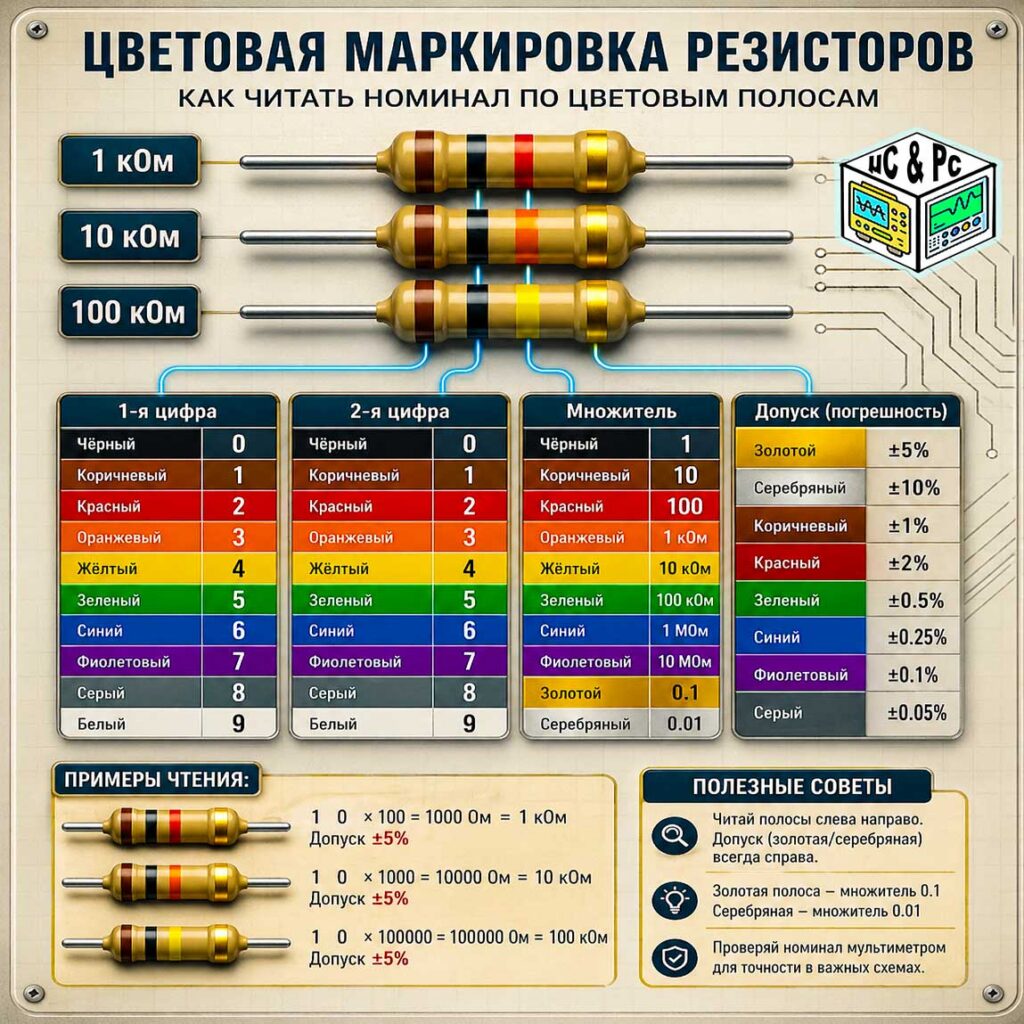

Таблица цветовых значений
Значащие цифры (1–2 полоса)
| Цвет | Значение |
|---|---|
| Чёрный | 0 |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Жёлтый | 4 |
| Зелёный | 5 |
| Синий | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Множитель (3-я полоса)
| Цвет | Множитель |
|---|---|
| Чёрный | ×1 |
| Коричневый | ×10 |
| Красный | ×100 |
| Оранжевый | ×1k |
| Жёлтый | ×10k |
| Зелёный | ×100k |
| Синий | ×1M |
| Фиолетовый | ×10M |
| Золотой | ×0.1 |
| Серебряный | ×0.01 |
Допуск (4-я полоса)
| Цвет | Допуск |
|---|---|
| Коричневый | ±1% |
| Красный | ±2% |
| Золотой | ±5% |
| Серебряный | ±10% |
| (без полосы) | ±20% |
Пример расчёта
Рассмотрим резистор с полосами:
Коричневый – Чёрный – Красный – Золотой
Расшифровка:
- 1 (коричневый)
- 0 (чёрный)
👉 Получаем число: 10
Множитель:
- Красный → ×100
👉 Итог:
10 × 100 = 1000 Ом (1 кОм)
Допуск:
- Золотой → ±5%
Как определить начало отсчёта
Чтобы не перепутать порядок:
- полоса допуска обычно:
- золотая или серебряная
- расположена немного дальше от остальных
👉 Читать нужно с противоположной стороны
Цветовая маркировка резисторов (5 полос): как правильно читать номинал
Где применяются 4-полосные резисторы
Это самые распространённые резисторы:
- бытовая электроника
- Arduino и DIY-проекты
- блоки питания
- простые аналоговые схемы
Обычно имеют допуск:
👉 ±5% или ±10%
Частые ошибки
❌ Чтение с неправильной стороны
❌ Путаница множителя
❌ Игнорирование допуска
❌ Неправильное определение цвета (особенно коричневый/красный)
Итог
4-полосная маркировка — это простой и быстрый способ определить номинал резистора:
- 2 цифры + множитель + допуск
- подходит для большинства задач
- легко запоминается
Освоив этот принцип, ты сможешь быстро ориентироваться в любой схеме.
💡 Совет:
держи под рукой шпаргалку с цветами — это значительно ускоряет работу.
