Схема мощного источника питания на полевых транзисторах, обеспечивающего стабилизированное напряжение 13В при токах до 20А и больше.
Принципиальная схема
Принципиальная схема мощного источника питания на полевых транзисторах, напряжение 13В при токах до 20А и выше
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем
Рис. 1. Принципиальная схема мощного источника питания на полевых транзисторах, напряжение 13В при токах до 20А и выше.
На диодах Д1-Д4 и конденсаторах C2-C3 собран выпрямитель напряжения.
На компонентах DA1, Д7, R8-R9 собран узел стабилизации напряжения. Напряжение стабилизации задается сопротивлением резистора R9.
Повышающий DC Преобразователь +12В в +22В на NE555 и КТ819
На транзисторе VT5 собрана защита по току от короткого замыкания на выходе.
Выходные транзисторы VT1-VT4 работают в линейном режиме.
Детали и монтаж
Диоды Д1-Д4 должны бить закреплены на радиаторе. Также допускается использование готового диодного моста на ток больше 20А.
Мощный полевые транзисторы VT1-VT4 обязательно должны быть закреплены на радиаторе, который можно дополнительно оснастить вентилятором. Нагрев транзисторов при больших токах в нагрузке может быть значительным.
Размещение выводов у микросхемы TL431
Рис. 2. Размещение выводов у микросхемы TL431.

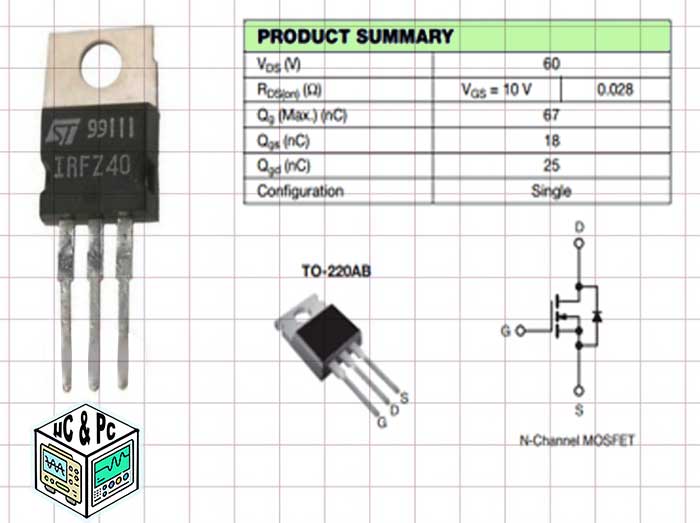

Размещение выводов у полевого транзистора IRFZ40
Рис. 3. Размещение выводов у полевого транзистора IRFZ40.
Резисторы цепочки сравнения R8, R9 и конденсатор C8 должны быть смонтированы как можно ближе к выходу — на клеммах выходных устройства.
Простой Повышающий Преобразователь напряжения на КТ3102 и КТ3107 транзисторах
Резистор R7 — проволочный, его сопротивлением задается ток срабатывания защиты от короткого замыкания: Ток К.З. = 0.6/R7.
Доработанный вариант схемы
Вариант доработки схемы, предложенный UR5YW, содержит схему защиты по току от короткого замыкания на выходе, собранную в плюсовой цепи питания стабилизатора.
Доработанный вариант схемы мощного блока питания на 9-17В и ток 14А от UR5YW
Рис. 4. Доработанный вариант схемы мощного блока питания на 9-17В и ток 14А от UR5YW.
Добавив в схему параллельно VT3-VT4 еще один транзистор IRF3205 можно будет получить выходной ток до 20А. Силовой трансформатор ТС-180 придется заменить более мощным, например на ТС-270. Собранный правильно и без ошибок блок питания запускается сразу.
Автор оригинальной схемы: RK9UC (ex. RA9UCR). 73!
Литература: Мельничук В. В. г. Черновцы, Украина. (UR5YW) — Блок питания на полевых транзисторах IRF3205. https://qrz.if.ua/tech/173-power_source_irf3205.html.
