Цветовая маркировка резисторов
Резисторы с цветовой маркировкой широко используются в электронике.
Если у стандартных резисторов обычно 4 полосы, то более точные элементы имеют 5 полос, и их расшифровка немного отличается.
В этой статье разберёмся, как правильно читать такие резисторы и не допускать ошибок.
Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

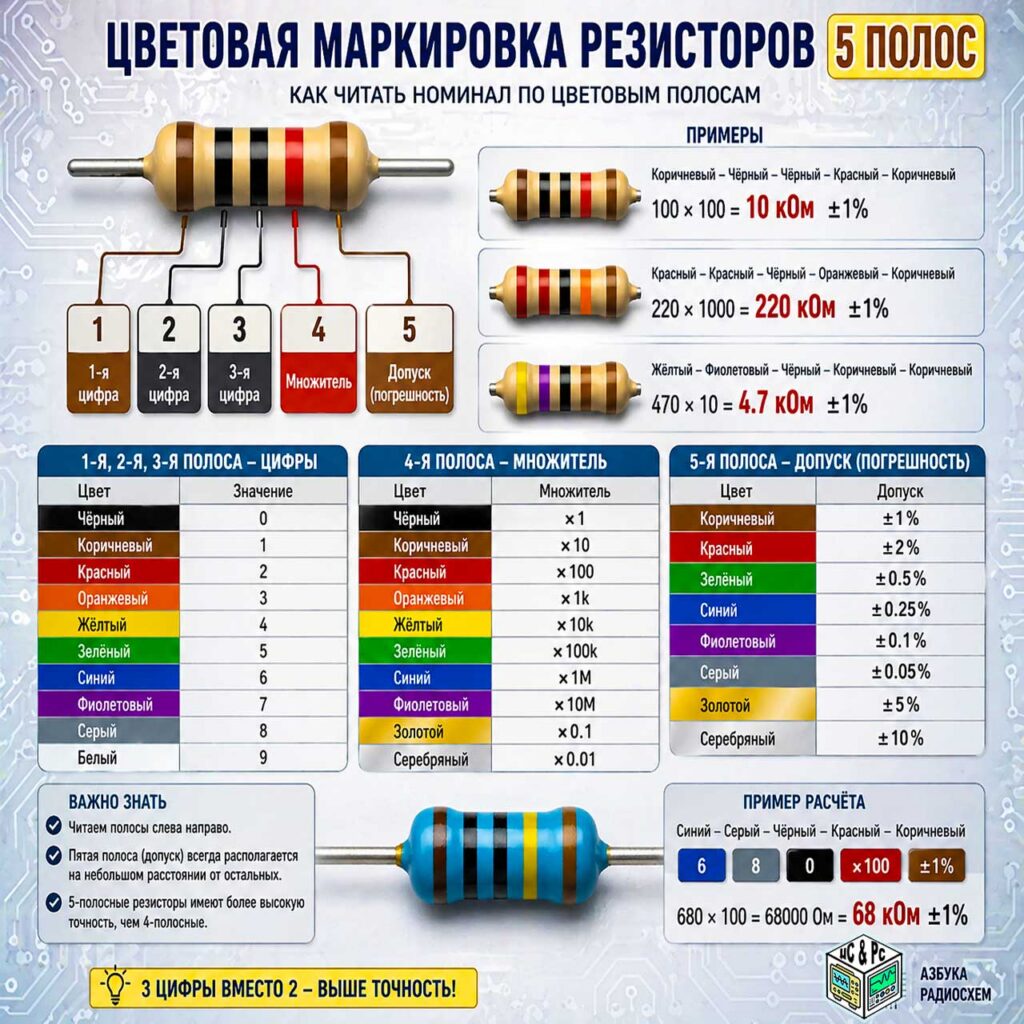

Что означает 5-полосная маркировка
В отличие от 4-полосных резисторов, где используется 2 значащих цифры,
в 5-полосной системе используется 3 значащих цифры, что повышает точность.
Расшифровка следующая:
- Первая полоса — первая цифра
- Вторая полоса — вторая цифра
- Третья полоса — третья цифра
- Четвёртая полоса — множитель
- Пятая полоса — допуск (погрешность)
Таблица цветовых значений
Значащие цифры (1–3 полоса)
| Цвет | Значение |
|---|---|
| Чёрный | 0 |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Жёлтый | 4 |
| Зелёный | 5 |
| Синий | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Множитель (4-я полоса)
| Цвет | Множитель |
|---|---|
| Чёрный | ×1 |
| Коричневый | ×10 |
| Красный | ×100 |
| Оранжевый | ×1k |
| Жёлтый | ×10k |
| Зелёный | ×100k |
| Синий | ×1M |
| Фиолетовый | ×10M |
| Золотой | ×0.1 |
| Серебряный | ×0.01 |
Допуск (5-я полоса)
| Цвет | Допуск |
|---|---|
| Коричневый | ±1% |
| Красный | ±2% |
| Зелёный | ±0.5% |
| Синий | ±0.25% |
| Фиолетовый | ±0.1% |
| Серый | ±0.05% |
| Золотой | ±5% |
| Серебряный | ±10% |
Пример расчёта
Рассмотрим резистор с полосами:
Синий – Серый – Чёрный – Красный – Коричневый
Расшифровка:
- 6 (синий)
- 8 (серый)
- 0 (чёрный)
👉 Получаем число: 680
Множитель:
- Красный → ×100
👉 Итог:
680 × 100 = 68 000 Ом (68 кОм)
Допуск:
- Коричневый → ±1%
Цветовая маркировка резисторов (4 полосы): как определить номинал
Как правильно определить начало отсчёта
Это один из самых частых вопросов.
Обрати внимание:
- полоса допуска обычно расположена отдельно
- чаще всего она:
- золотая
- серебряная
- или коричневая (для точных резисторов)
👉 Читаем всегда с противоположной стороны
В чём преимущество 5-полосных резисторов
Главное отличие — точность:
- 4 полосы → обычно ±5%
- 5 полос → ±1% и лучше
Такие резисторы применяются в:
- источниках питания
- измерительной технике
- аналоговых схемах
- аудиоаппаратуре
Частые ошибки
❌ Путают направление чтения
❌ Игнорируют третью цифру
❌ Неправильно определяют множитель
❌ Не учитывают допуск
👉 Все эти ошибки могут привести к неправильной работе схемы
Итог
5-полосная маркировка резисторов:
- даёт более точное значение
- использует 3 значащих цифры
- требует внимательности при чтении
Если запомнить принцип — определение номинала занимает всего несколько секунд.
💡 Совет:
сохрани таблицу цветов или используй шпаргалку — это значительно ускоряет работу.
